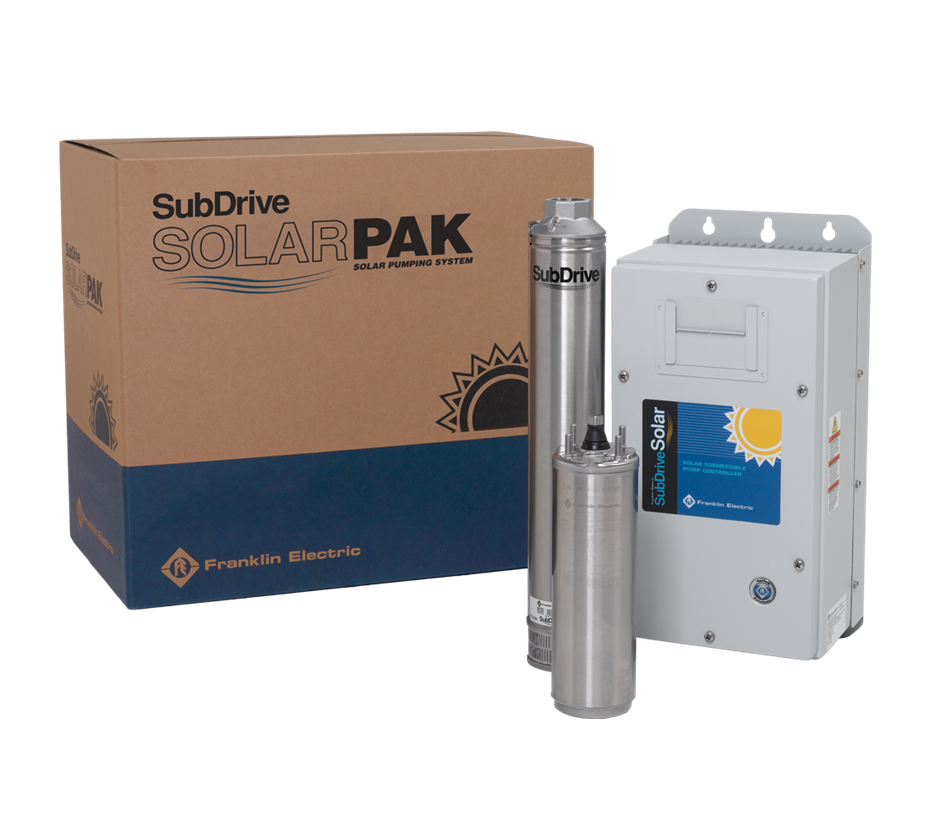

SubDrive SolarPak

SubDrive SolarPak

O SubDrive SolarPak é um sistema inovador que utiliza a energia solar para o fornecimento de água, ideal para a aplicação em locais onde a rede elétrica não está disponível ou não é confiável.

Características
Info para Pedido
Tabela de Seleção
Downloads

  • Aplicações Gerais

    • Fornecimento de água para o gado
    • Abastecimento de água para fazendas e área rural
    • Sistemas de irrigação / Hidroponia
    • Abastecimento de água a distância
    • Abastecimento de cisternas e tanques

    Componentes

    • Bombeador de aço inox 4”
    • Motor encapsulado submerso de 4”
    • Unidade de controle MPPT CC/CA - Partida suave
    • Sensor de fluxo

    Características do Motor

    • Motor submerso 200 V
    • Potência 1.1 kW e 2.2 kW (1,5 cv e 3 cv)
    • Carcaça de aço inoxidável
    • Enrolamentos vedados e encapsulados
    • Lubrificado com água, ideal para sistemas de trabalho pesado
    • Conector do cabo sistema “Water-Bloc” exclusivo da Franklin Electric Inclui supressor de pico

    Características do Bombeador

    • 5 a 30 estágios - 0,3 m3/h a 29 m3/h
    • Com design de estágios fl utuantes (Sistema de vedação Tri-Seal™)
    • Carcaça, descarga e guarda cabo de aço inoxidável
    • Bocal de recalque: 1 1/4” (SUB18 a SUB70); 2” (SUB100 a SUB270)

    Características da Unidade de Controle

    • Sistema de alto fl uxo, preenchimento rápido do tanque e saída de água
    • NEMA 3 – minimiza o impacto de poeira e suporta jatos de água diretos
    • Entrada AC e DC com interruptor automático para conectar a um gerador de backup
    • O arranque suave previne quanto ao golpe de aríete e aumenta a vida útil do sistema
    • Diagnóstico e proteção integrada
    • RS 485 para telemetria remota
    • MPPT – rastreador para maximizar a efi ciência de energia de entrada

    Proteções

    • Condições de poço seco
    • Baixa carga
    • Baixa tensão
    • Bomba bloqueada
    • Circuito aberto do motor
    • Curto circuito
    • Superaquecimento da unidade de controle
    • Carga sem fluxo
    • Polaridade inversa

    Relacionados

  • Sistemas SOLARPAK
    ModeloPotênciaø Recalque (pol)Código
    kWcv
    SUB18-SLS4E301.11,51 1/487209385-00
    SUB25-SLS4E302.231 1/487209386-00
    SUB30-SLS4E181.11,51 1/487209387-00
    SUB30-SLS4E182.231 1/487209388-00
    SUB45-SLS4E151.11,51 1/487209389-00
    SUB45-SLS4E152.231 1/487209390-00
    SUB70-SLS4E101.11,51 1/487209391-00
    SUB70-SLS4E102.231 1/487209392-00
    SUB100-SLS4E101.11,5287209393-00
    SUB100-SLS4E102.23287209394-00
    SUB150-SLS4E71.11,5287209395-00
    SUB150-SLS4E72.23287209396-00
    SUB270-SLS4E51.11,5287209397-00
    SUB270-SLS4E52.23287209398-00
    Painel Solar
    ModeloCódigo
    Módulo Fotovoltaico 60 Cel87209409-00 (*)
    Estrutura Metálica para Fixação dos Painéis
    ModeloCódigo
    Estrutura Metálica para 3 Painéis87110088-00 (*)
    Estrutura Metálica para 4 Painéis87110089-00 (*)
    Estrutura Metálica para 5 Painéis87110090-00 (*)
    • (*) O Painel Solar e a Estrutura Metálica não serão comercializados individualmente, independente da quantidade. Opção disponível para venda somente em conjunto com pedido do Sistema SOLARPAK e quantidade compatível para o funcionamento do mesmo.

  • 18-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    400,841,081,321,51,621,741,861,98
    600,60,961,141,321,51,621,81,86
    800,781,021,21,381,561,681,8
    1000,540,841,081,261,441,561,68
    1200,660,91,141,261,441,56
    1400,420,780,961,141,321,44
    1600,540,841,021,141,321,44
    1800,30,60,841,021,21,32
    2000,360,660,91,021,2
    2200,480,720,91,02
    2400,480,72

    30-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    401,081,561,922,162,42,642,823
    601,141,561,862,12,342,582,762,94
    800,481,141,51,82,042,282,462,64
    1000,61,081,441,741,982,162,4
    1200,61,081,381,621,862,1
    1400,540,961,261,561,74
    1600,480,91,21,44
    1800,420,781,08

    45-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    401,21,922,42,763,123,363,663,94,08
    601,261,862,282,642,943,243,483,72
    801,141,742,162,462,763,063,3
    1001,021,561,982,282,582,88
    1200,841,381,82,12,4
    1400,61,141,561,86
    1600,360,91,32

    70-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    202,763,964,85,526,126,67,08
    302,943,964,685,345,886,426,9
    401,83,063,94,625,225,766,246,72
    502,043,123,844,55,15,586,06
    600,782,163,063,784,384,925,46
    701,082,1633,664,264,8
    801,262,162,883,484,08
    901,322,12,763,36
    1000,31,322,042,7

    100-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    202,164,145,46,427,328,18,769,429,96
    302,463,94,985,886,727,448,18,7
    400,782,43,64,565,46,126,847,44
    501,022,283,34,084,865,586,24
    601,022,12,943,724,445,1
    700,91,82,583,33,96
    800,781,52,22

    150-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    104,627,028,7610,3211,58
    152,285,167,088,649,911,16
    203,35,47,088,469,7210,811,82
    251,623,845,586,968,289,4210,511,4
    302,44,145,586,98,049,1210,08
    350,962,824,265,586,787,88,82
    401,534,325,466,67,56
    451,83,184,325,46,42
    500,722,13,244,265,28
    551,082,163,24

    270-SLS4 - 1.1 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    200400600800100012001400160018002000
    Vazão (m³/h)
    104,688,711,413,6215,617,3418,8420,64
    151,085,828,711,0413,0214,7616,32
    202,75,78,2210,2612,12
    252,45,17,32

    25-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    401,561,862,04
    701,261,561,82,042,222,42,58
    1000,841,261,561,81,982,162,342,522,642,762,883
    1300,91,261,51,741,922,12,282,42,582,72,82
    1600,360,91,21,441,681,862,042,222,342,462,64
    1900,420,841,141,381,621,81,982,12,282,4
    2200,480,841,141,321,561,741,922,042,22
    2500,420,781,081,261,51,681,81,98
    2800,420,721,021,21,381,561,74
    3100,360,660,91,141,321,5
    3400,30,60,841,081,26

    30-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    401,682,12,42,642,883,063,33,483,6
    651,21,682,042,342,581,7633,183,363,54
    900,31,21,621,982,222,462,72,883,063,243,423,54
    1150,481,141,561,862,12,342,582,762,943,123,3
    1400,481,081,441,741,982,222,462,642,823
    1650,420,961,321,621,862,12,282,522,7
    1900,30,841,21,51,741,982,162,34
    2150,661,021,321,561,82,04
    2400,480,841,141,381,62
    2650,30,660,961,2

    45-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    402,282,763,123,483,784,024,264,54,684,925,15,28
    651,52,162,6433,33,63,844,084,324,564,744,92
    901,381,982,462,763,123,363,663,94,144,324,56
    1151,21,82,22,582,883,183,423,663,94,08
    1400,961,561,982,342,642,943,243,423,66
    1650,61,261,682,042,42,72,943,18
    1900,91,381,82,12,42,64
    2150,481,021,441,82,04
    2400,61,021,44

    70-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    402,73,94,745,466,126,67,087,567,988,48,829,18
    602,043,244,084,85,465,946,486,967,327,88,16
    801,442,583,484,24,745,285,826,36,727,08
    1000,781,982,763,484,084,625,165,646,06
    1201,262,12,823,423,964,444,92
    1400,61,442,162,7

    100-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    204,926,247,328,229,069,7810,511,111,712,312,8413,32
    303,184,866,967,88,589,39,9610,6211,1611,712,3
    401,23,34,625,76,67,448,168,829,4810,0810,6811,16
    501,83,364,55,466,37,087,88,499,610,2
    602,13,34,385,1666,727,388,048,589,12
    700,92,163,244,24,985,76,367,027,568,16
    801,142,163,123,964,745,46,066,667,2
    901,22,1633,784,55,15,76,3
    1001,262,12,883,544,24,865,4
    1101,262,042,73,363,96

    150-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    107,89,7211,2212,54
    204,26,548,349,7211,0412,2413,2614,2215,18
    303,485,527,148,529,7210,811,8812,8413,74
    402,884,686,127,448,589,610,5611,5212,42
    502,343,95,166,427,58,469,4210,32
    601,863,184,385,526,547,448,4
    701,382,583,664,745,646,54
    800,92,0433,9

    270-SLS4 - 2.2 kW

    Altura
    Manométrica
    (m.c.a.)    		Potência (W)
    75010001250150017502000225025002750300032503500
    Vazão (m³/h)
    107,511,5214,416,7418,7220,5222,223,725,226,4627,7828,92
    154,929,312,1814,5216,5618,4220,0421,623,0424,3625,68
    202,286,849,7812,2414,3416,217,8219,3820,8222,2
    254,267,389,91213,815,4817,118,6
    301,384,87,329,611,413,214,7
    352,14,87,08910,8
    402,14,446,6
    • Para estimar a vazão diária, multiplique a vazão em m³/h por 5 (*).
    • (*) Para definir com maior precisão a vazão em m³/dia, multiplique a vazão em m³/h pelo número de horas de sol pico, tomando como base a latitude e longitude do local onde a motobomba será instalada e o valor de irradiação no mês de referência (kWh/m²/dia).
    • A irradiação solar pode ser obtida na internet, em sites como http://www.cresesb.cepel.br/sundata/index.php#sundata
    • Consulte a tabela de especificações da unidade de controle, em downloads - Catálogo SOLARPAK, para ver os limites de tensão e potência da fonte fotovoltaica.
