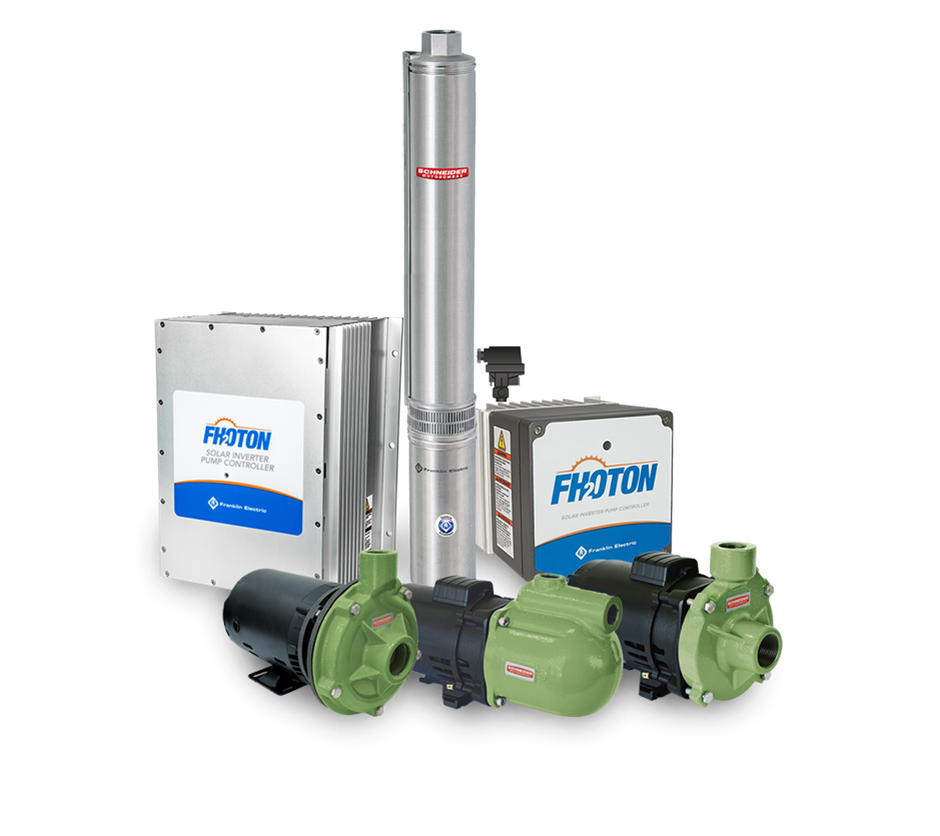

Sistema que utiliza o sol para gerar energia elétrica e bombear água. Desenvolvido com o reconhecido know-how e garantia de qualidade Franklin Electric, o Fhoton SolarPak é um sistema inovador de bombeamento de água, ideal para aplicações onde não há disponibilidade de rede elétrica ou a rede existente não é confiável e ainda onde se deseja utilizar energia renovável e gratuita.
-
Aplicações
O Fhoton SolarPak é desenvolvido para aplicações tanto com motobombas submersas como também motobombas de superfície Franklin Electric.
- Abastecimento de água para gado
- Abastecimento de caixas d’água
- Abastecimento de água para residências, sítios e fazendas
- Abastecimento de água para agricultura
- Fontes e cascatas
- Abastecimento de água para comunidades
- Projetos de energia renovável
Proteções
O Fhoton SolarPak possui sistema de diagnóstico e proteção interna contra condições potencialmente prejudiciais, tais como:
- Picos de tensão
- Baixa carga
- Baixa tensão
- Bomba travada
- Circuito aberto
- Curto circuito
- Superaquecimento da unidade de controle
- Operação sem água (a seco)
- Polaridade CC Invertida
Principais Características
- Motor elétrico trifásico 48V (0.37kW), 100V (0.55kW e 0.75kW), 200V (1.1kW), 230V (3.7kW) e 380V (5.5kW e 7.4kW)
- Sistema que busca a máxima eficiência de bombeamento
- Motobomba com elevada tecnologia e reconhecida durabilidade
- Estrutura com grau de proteção Nema tipo 4 (IP56), com máxima proteção para ambientes internos e externos e contra danos causados por animais, insetos, sujeira, entre outros.
- Conexões de entrada de corrente contínua (CC) e saída corrente alternada (CA)
- Indicação do status de operação através de LED
- Terminal previsto para comunicação de dados adicionais
- Sistema de otimização do ponto de operação para maximizar a eficiência da entrada de potência (MPPT - Max Power Point Tracking)
- Partida suave, evitando golpe de aríete no acionamento do sistema
- Fácil instalação
- Possui sistema de diagnóstico e proteção
Componentes do Sistema
- Motobomba
- Unidade de controle Fhoton Drive
- Sensor de fluxo
- Par de Conector MC4*
- Boia Elétrica*
- *Componentes inclusos no Fhoton SolarPak BC-92 T 1C SL e Fhoton SolarPak SUB de 1/2cv, 5cv, 7,5cv e 10cv.
Relacionados
-
Sistema Fhoton SolarPak Autoaspirante
Modelo Potência Ø Sucção
(pol.)Ø Recalque
(pol.)Altura Máxima
de Sucção
(m.c.a.)Código kW cv FHOTON SP ASP-98SL 0.55 3/4 3/4 3/4 8 87209451-00 Sistema Fhoton SolarPak Centrífuga
Modelo Potência Ø Sucção
(pol.)Ø Recalque
(pol.)Altura Máxima
de Sucção
(m.c.a.)Código kW cv FHOTON SP BC-91SL 0.55 3/4 1 1/4 1 8 87209452-00 FHOTON SP BC-92T 1C SL 0.75 1 1 1/2 1 8 87100383-00 Sistema Fhoton SolarPak Submersa 1/2cv a 1,5cv
Modelo Potência Ø Recalque
(pol.)Código kW cv ✓ FHOTON SP SUB5-07NY4E12 0.37 1/2 1 1/4 87209485-00 ✓ FHOTON SP SUB15-05NY4E4 0.37 1/2 1 1/4 87209486-00 FHOTON SP SUB7-10S4E13 0.55 3/4 1 1/4 87209448-00 FHOTON SP SUB15-10NY4E8 0.55 3/4 1 1/4 87209449-00 FHOTON SP SUB25-10NY4E6 0.55 3/4 1 1/4 87209450-00 FHOTON SP SUB10-20S4E18 1.1 1,5 1 1/4 87205693-00 FHOTON SP SUB15-15NY4E11 1.1 1,5 1 1/4 87205696-00 FHOTON SP SUB25-20S4E10 1.1 1,5 1 1/4 87205694-00 FHOTON SPSUB40-20S4E8 1.1 1,5 2 87205695-00 Sistema Fhoton SolarPak Submersa 5cv a 10cv
Modelo Potência Ø
Recalque
(pol.)Código kW cv ✓ FHOTON SP SUB15-50S4E31 3.7kW 3.7 5 1 1/4 87209473-00 ✓ FHOTON SP SUB20-50S4E26 3.7kW 3.7 5 1 1/4 87209474-00 ✓ FHOTON SP SUB25-50S4E23 3.7kW 3.7 5 1 1/4 87209475-00 ✓ FHOTON SP SUB40-50S4E18 3.7kW 3.7 5 2 87209476-00 ✓ FHOTON SP SUB50-50S4E12 3.7kW 3.7 5 2 87209477-00 ✓ FHOTON SP SUB95-50S4E8 3.7kW 3.7 5 2 87209478-00 ✓ FHOTON SP SUB40-75S4E27 5.5kW 5.5 7,5 2 87209479-00 ✓ FHOTON SP SUB50-75S4E18 5.5kW 5.5 7,5 2 87209480-00 ✓ FHOTON SP SUB95-75S4E12 5.5kW 5.5 7,5 2 87209481-00 ✓ FHOTON SP SUB40-100S4E36 7.4kW 7.4 10 2 87209482-00 ✓ FHOTON SP SUB50-100S4E24 7.4kW 7.4 10 2 87209483-00 ✓ FHOTON SP SUB95-100S4E16 7.4kW 7.4 10 2 87209484-00 - ✓ Lançamentos
Painel Solar
Painel Solar Modelo Código Módulo Fotovoltaico 60 Cel 87209409-00 Estrutura Metálica para Fixação dos Painéis Solares
Modelo Código Estrutura Metálica para 3 Painéis 87110088-00 Estrutura Metálica para 4 Painéis 87110089-00 Estrutura Metálica para 5 Painéis 87110090-00 Acessório - Conversor AC/DC Solar Drive
Código Descrição 87223897-00 Conversor AC/DC Solar Drive - Acessório para aplicação juntamente com Fhoton Drive 0.55 kW ou 1.1 kW em instalações que necessitem do uso de gerador ou de energia da rede elétrica, como backup da corrente contínua (painéis solares ou baterias).
-
Altura
Manométrica
(m.c.a.)FHOTON SP ASP-98 SL 0.55 kW - 100 V Vazão [m3/h] 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7 3 Potência [W] 2 286 355 430 510 597 4 294 359 429 505 587 674 6 251 305 365 431 502 579 662 8 268 318 374 435 501 574 652 10 288 333 384 441 503 571 644 12 351 397 449 506 570 638 14 412 459 512 571 635 16 471 520 574 633 699 18 529 579 634 695 20 586 637 693 22 642 693 Altura
Manométrica
(m.c.a.)FHOTON SP BC-91 SL 0.55 kW - 100 V Vazão [m3/h] 0,5 1,25 2 2,75 3,5 4,25 5 5,75 6,5 Potência [W] 4 286 343 411 489 579 6 251 291 343 406 479 563 659 8 263 299 345 403 471 550 640 741 10 278 309 350 402 465 539 624 720 0 12 320 356 403 461 530 610 701 14 365 407 460 524 598 684 16 413 461 519 589 669 18 464 517 581 657 743 20 517 576 646 727 22 574 638 714 24 633 703 26 694 Altura
Manométrica
(m.c.a.)FHOTON SP BC-92 T 1C SL 0.75kW - 100 V Vazão [m3/h] 1 3 5 7 9 11 13 15 17 Potência [W] 3 312 448 616 816 1048 6 337 465 625 816 1040 1295 9 266 354 474 625 809 1024 1271 12 283 363 474 617 792 999 1238 15 363 466 601 768 966 1196 18 450 576 735 925 1147 1401 21 543 693 875 1089 1334 24 643 817 1022 1260 27 751 948 1176 30 864 1085 1337 Altura
Manométrica
(m.c.a.)✓ FHOTON SP SUB 5 - 07 NY4 E12 0.37 kW - 48 V Vazão [m3/h] 0,2 0,4 0,6 0,8 1,0 1,2 Potência [W] 5 295 15 276 378 25 273 360 35 232 285 357 45 274 312 369 55 355 396 - ✓ Lançamento
Altura
Manométrica
(m.c.a.)✓ FHOTON SP SUB 15 - 05 NY4 E4 0.37 kW - 48 V Vazão [m3/h] 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Potência [W] 5 205 287 385 10 159 214 285 373 479 15 158 186 231 292 370 466 20 222 256 308 376 461 25 291 332 390 466 30 365 414 - ✓ Lançamento
Altura
Manométrica
(m.c.a.)FHOTON SP SUB 7 - 10 S4 E13 0.55 kW - 100 V Vazão [m3/h] 0,3 0,6 0,9 1,2 1,5 1,8 2,1 Potência [W] 10 388 570 792 20 321 471 661 892 30 400 558 757 996 40 356 482 649 856 50 340 434 569 744 960 60 351 413 516 659 843 70 420 491 602 754 946 80 493 572 692 852 90 570 658 786 955 100 651 748 885 110 737 841 987 120 826 939 130 919 Altura
Manométrica
(m.c.a.)FHOTON SP SUB 15 - 10 NY 4 E8 0.55 kW - 100 V Vazão [m3/h] 0,5 1 1,5 2 2,5 3 3,5 4 Potência [W] 10 410 581 788 20 406 557 743 964 30 325 419 548 714 914 40 338 375 448 557 701 881 50 442 494 582 705 864 60 556 623 725 863 70 681 762 879 80 816 912 90 961 Altura
Manométrica
(m.c.a.)FHOTON SP SUB 25 - 10 NY 4 E6 0.55 kW - 100 V Vazão [m3/h] 0,5 1,25 2 2,75 3,5 4,25 5 5,75 6,5 Potência [W] 10 313 424 551 696 856 15 323 420 532 662 808 971 20 344 426 524 639 770 919 25 326 376 443 527 627 744 877 30 419 471 540 625 727 846 981 35 510 564 634 722 826 947 40 598 654 727 816 922 45 685 743 818 909 50 770 830 906 1000 55 853 915 993 60 933 997 Altura
Manométrica
(m.c.a.)FHOTON SP SUB 10 - 20 S4 E18 1.1kW - 200 V Vazão [m3/h] 0,5 0,8 1,1 1,4 1,7 2 2,3 2,6 2,9 3,2 Potência [W] 10 746 975 1237 1532 30 601 778 989 1234 1512 50 663 823 1016 1243 1504 1798 70 629 738 881 1057 1266 1509 1786 90 735 827 952 1110 1302 1528 1787 110 928 1035 1176 1351 1559 130 1132 1256 1413 1604 150 1348 1488 1661 170 1575 1731 Altura
Manométrica
(m.c.a.)FHOTON SP SUB 15 - 15 NY 4 E11 1.1kW - 200 V Vazão [m3/h] 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 Potência [W] 10 416 619 873 1178 1534 1940 20 529 743 1008 1323 1690 30 474 648 873 1148 1475 1853 40 454 588 773 1009 1295 1633 50 427 470 564 709 905 1151 1449 1797 60 521 575 680 836 1042 1300 1608 1967 70 622 687 802 969 1186 1455 1774 80 729 804 931 1108 1337 1616 1946 90 842 928 1066 1254 1493 1783 100 961 1058 1207 1406 1656 1957 110 1086 1195 1354 1564 1825 120 1218 1337 1507 1728 2000 130 1356 1486 1667 1899 Altura
Manométrica
(m.c.a.)FHOTON SP SUB 25 - 20 S4 E10 1.1kW - 200 V Vazão [m3/h] 0,5 1,3 2,1 2,9 3,7 4,5 5,3 6,1 6,9 7,7 Potência [W] 10 523 744 1011 1325 1687 20 526 716 953 1237 1568 30 439 551 711 917 1170 1470 40 481 516 598 727 903 1125 1395 1711 50 616 667 765 910 1102 1341 1627 60 758 825 940 1101 1310 1565 70 907 991 1122 1300 1524 1796 80 1064 1165 1312 1506 1747 90 1229 1346 1509 1719 100 1401 1534 1714 110 1581 1730 Altura
Manométrica
(m.c.a.)FHOTON SP SUB 40 - 20 S4 E8 1.1kW - 200 V Vazão [m3/h] 0,5 1,8 3 4,3 5,5 6,8 8 9,3 10,5 Potência [W] 15 464 622 823 1067 1353 1683 20 468 601 777 996 1258 1562 25 419 485 593 744 938 1175 1455 1777 30 514 598 724 893 1105 1360 1658 35 616 717 861 1049 1279 1551 40 723 842 1005 1210 1458 1749 45 836 974 1154 1377 1643 50 956 1111 1310 1551 55 1081 1255 1471 1730 60 1213 1404 1639 65 1350 1560 70 1494 1722 ✓ FHOTON SP SUB 15 - 50 S4 E31 3.7kW - 230 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 0,6 1 1,4 1,8 2,2 2,6 3 3,4 3,8 4,2 Potência (W) 80 769 934 1167 1468 105 852 898 1012 1195 1446 1765 2153 130 1073 1137 1270 1470 1739 2077 2483 2957 3499 155 1309 1391 1541 1760 2047 2403 2826 3319 3879 4508 180 1559 1659 1827 2064 2369 2743 3185 3695 4274 205 1942 2128 2383 2706 3097 3557 4086 230 2238 2443 2716 3057 3466 3944 4490 255 2549 2772 3063 3422 3849 4345 280 2875 3115 3424 3801 4247 305 3215 3473 3800 4195 330 3569 3845 4190 4603 355 3937 4232 4595 - ✓ Lançamento
✓ FHOTON SP SUB 20 - 50 S4 E26 3.7kW - 230 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 1 1,4 1,9 2,3 2,8 3,2 3,6 4,1 4,5 5 5,4 Potência (W) 55 830 1006 1230 1502 75 806 856 953 1099 1292 1533 1822 2159 95 1040 1107 1221 1383 1594 1852 2158 2512 2914 115 1290 1373 1505 1684 1911 2186 2509 2881 3300 3767 4282 135 1556 1656 1804 2000 2245 2537 2877 3265 3701 4185 4717 155 1837 1954 2119 2333 2594 2903 3260 3665 4118 4619 175 2134 2268 2450 2681 2959 3285 3659 4081 4551 195 2447 2598 2797 3044 3340 3683 4074 4513 215 2776 2944 3160 3424 3736 4096 4504 235 3120 3305 3538 3820 4149 4526 255 3481 3683 3933 4231 4577 - ✓ Lançamento
✓ FHOTON SP SUB 25 - 50 S4 E23 3.7kW - 230 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 1,1 1,7 2,3 2,9 3,5 4,1 4,7 5,3 5,9 6,5 7 Potência (W) 55 789 941 1147 1406 1718 75 879 950 1074 1252 1483 1767 2106 2497 95 1130 1226 1376 1580 1836 2147 2511 2928 3399 115 1399 1521 1696 1925 2208 2544 2933 3376 3873 4423 5026 135 1685 1833 2034 2289 2597 2958 3374 3842 4364 4940 155 1989 2162 2389 2670 3003 3391 3832 4326 4874 175 2510 2762 3068 3428 3841 4307 4827 195 2875 3153 3484 3870 4308 4800 215 3257 3561 3918 4329 235 3658 - ✓ Lançamento
✓ FHOTON SP SUB 40 - 50 S4 E18 3.7kW - 230 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 0,9 1,6 2,3 3,1 3,8 4,5 5,2 5,9 6,7 7,4 8,1 Potência (W) 40 753 779 843 944 1082 1258 1471 1721 55 1097 1188 1316 1482 1684 1924 2202 2516 70 1444 1562 1717 1909 2139 2406 2710 3052 3431 3848 85 1819 1964 2146 2365 2622 2916 3248 3616 4022 4466 100 2222 2394 2603 2850 3134 3455 3813 4209 4642 115 2654 2853 3089 3363 3674 4022 4407 4830 130 3114 3340 3603 3904 4242 4617 145 3603 3856 4146 4474 4839 - ✓ Lançamento
✓ FHOTON SP SUB 50 - 50 S4 E12 3.7kW - 230V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 4,1 5,7 7,3 8,9 10,5 12,1 13,7 15,3 16,9 Potência (W) 20 902 1112 1369 1675 2029 2432 2883 3382 30 1065 1298 1579 1909 2286 2713 3187 3710 40 1408 1713 2066 2467 2917 3415 3961 4556 50 1770 2146 2571 3044 3566 4136 4754 60 2151 2599 3096 3641 4234 4876 70 2550 3071 3639 4256 4921 80 3561 4202 4890 90 4070 - ✓ Lançamento
✓ FHOTON SP SUB40-75S4E27 5.5kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 0,5 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 9,5 Potência (W) 50 1203 1505 1905 2401 2994 65 1164 1312 1556 1897 2335 2869 3501 4229 80 1454 1640 1923 2302 2779 3352 4022 4789 5652 95 1631 1758 1983 2304 2722 3237 3849 4557 5363 6265 110 1911 2077 2340 2700 3156 3710 4360 5107 5951 6891 125 2205 2410 2711 3110 3605 4197 4885 5671 6553 140 2513 2757 3097 3534 4067 4698 5425 6249 7170 155 2836 3118 3496 3972 4544 5213 5979 6842 170 3173 3493 3910 4424 5035 5743 6547 185 3524 3883 4339 4891 5540 6287 200 4287 4781 5372 6060 215 4705 - ✓ Lançamento
✓ FHOTON SP SUB 50 - 75 S4 E18 5.5kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 3,9 5,3 6,7 8,1 9,5 10,9 12,3 13,7 15,1 16,5 17,9 Potência (W) 30 1260 1517 1829 2196 2617 3092 3623 4208 4847 5541 45 1542 1833 2180 2581 3036 3547 4112 4731 5405 6134 60 2051 2432 2867 3358 3902 4502 5156 5864 6627 75 2585 3055 3580 4159 4793 5482 6225 7023 90 3145 3704 4318 4986 5709 6487 105 3729 4377 5080 5838 6650 120 5076 5868 6715 135 5799 - ✓ Lançamento
✓ FHOTON SP SUB 95 - 75 S4 E12 5.5kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 2,5 3,5 5,5 7,5 9,5 11,5 13,5 15,5 17,5 19,5 21,5 Potência (W) 20 1246 1482 1784 2152 2586 30 1432 1489 1653 1883 2179 2540 2967 3459 4018 4641 40 2057 2280 2569 2924 3344 3830 4381 4998 5681 6430 50 2674 2956 3304 3717 4197 4741 5352 6028 60 3340 3681 4087 4560 5098 5702 6371 70 4054 4454 4920 5451 6048 80 5276 5800 6391 90 6146 - ✓ Lançamento
✓ FHOTON SP SUB 95 - 75 S4 E12 5.5kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 2,5 3,5 5,5 7,5 9,5 11,5 13,5 15,5 17,5 19,5 21,5 Potência (W) 20 1246 1482 1784 2152 2586 30 1432 1489 1653 1883 2179 2540 2967 3459 4018 4641 40 2057 2280 2569 2924 3344 3830 4381 4998 5681 6430 50 2674 2956 3304 3717 4197 4741 5352 6028 60 3340 3681 4087 4560 5098 5702 6371 70 4054 4454 4920 5451 6048 80 5276 5800 6391 90 6146 - ✓ Lançamento
✓ FHOTON SP SUB 40 - 100 S4 E36 7.4kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 1,5 2,2 2,9 3,6 4,3 5 5,7 6,4 7,1 7,8 Potência (W) 80 1359 1504 1709 1976 2304 2692 100 1794 1971 2209 2507 2867 3288 3769 120 2242 2451 2721 3052 3444 3897 4411 4985 140 2705 2946 3248 3611 4035 4520 5066 5672 6340 160 3454 3788 4183 4639 5156 5734 6373 7073 7833 180 3976 4342 4769 5258 5807 6417 7087 7819 8612 200 4511 4910 5369 5889 6470 7112 7815 8579 220 5061 5491 5982 6535 7148 7822 8557 240 5624 6086 6610 7194 7839 8545 260 6200 6695 7250 7867 8544 280 6790 7317 - ✓ Lançamento
✓ FHOTON SP SUB 50 - 100 S4 E24 7.4kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 3,9 5,3 6,7 8,1 9,5 10,9 12,3 13,7 15,1 16,5 17,9 Potência (W) 20 1363 1763 2233 2771 40 1559 1929 2369 2877 3454 4101 4816 5600 6454 7376 60 1959 2368 2847 3394 4010 4696 5450 6273 7166 8127 80 2680 3197 3784 4439 5164 5957 6819 7751 8751 100 3421 4047 4741 5504 6337 7238 8208 9248 120 4182 4916 5718 6589 7530 8539 140 4963 5804 6715 7694 8743 160 6713 7732 8819 180 7642 - ✓ Lançamento
✓ FHOTON SP SUB 95 - 100 S4 E16 7.4kW - 380 V Altura
Manométrica
(m.c.a.)Vazão (m3/h) 3 5 7 9 11 13 15 17 19 21 Potência (W) 30 1384 1645 2008 2473 3039 3707 4477 40 1798 1996 2295 2696 3198 3803 4508 5316 6225 7236 50 2401 2636 2973 3412 3953 4595 5338 6184 7131 60 3032 3306 3681 4157 4736 5416 6197 7081 8065 70 3693 4004 4417 4931 5548 6266 7085 8006 80 4382 4731 5182 5734 6389 7144 8002 90 5100 5487 5976 6566 7258 8052 100 5847 6272 6799 7427 8157 110 6623 7086 7651 120 7428 - ✓ Lançamentos
- Valores válidos tomando como referência a tensão e potência acima recomendados, cujos valores são expressos em Vmpp e Wpico.
- O ponto de operação da motobomba deve estar de acordo com a Tabela de Seleção. Qualquer ponto fora da Tabela de Seleção não é válido, mesmo que faça parte de uma curva no gráfico de Linhas Isobáricas. O gráfico de Linhas Isobáricas é utilizado para a definição do número de painéis.
- Para estimar a vazão diária, multiplique a vazão em m³/h por 5 (*).
- (*) Para definir com maior precisão a vazão média em m³/dia, multiplique a vazão em m³/h pelo número de horas de sol pico, tomando como base a latitude, longitude e o valor de irradiação solar média no mês de referência (kWh/m².dia). A irradiação solar pode ser obtida no site solar.franklin-electric.com.
- Consulte a tabela de especificações da unidade de controle, no catálogo, para identificar os limites de tensão e potência da fonte fotovoltaica.
-
