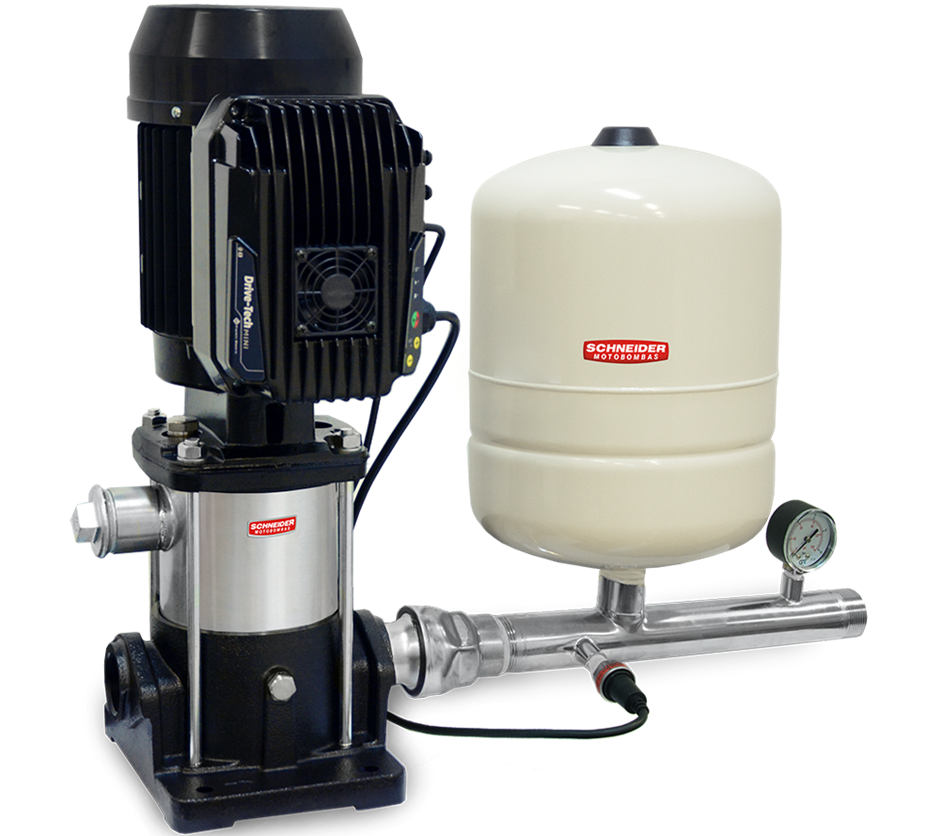

Sistema de pressurização acionado por inversor de frequência.
-
Detalhes Técnicos
- Motobombas centrífugas multiestágios verticais, motor elétrico trifásico IP-55, 2 polos, 60Hz, IE3
- Rotores fechados, difusores e carcaça de aço inox
- Selo mecânico constituido de aço inox AISI-304, EPDM, carbeto de silício e grafite
- Intermediário e base de ferro fundido
- Transdutor de pressão: 4-20 mA
- Válvula de retenção de aço inox (exceto nos modelos VFD EM, ST)
- Barrilete de recalque de aço inox (exceto nos modelos VFD EM, ST)
- Acionamento por inversor de frequência
- Tanque de pressão com diafragma interno de borracha cloro butilo e acabamento externo em tinta com poliuretano sobre base epóxi (exceto nos modelos VFD EM, ST)
- Sistema com tensão de alimentação única: Monofásico 220V
- Monitoramento e parametrização pelo smartphone através do aplicativo FE Connect, disponível para Android e iOS
Opções

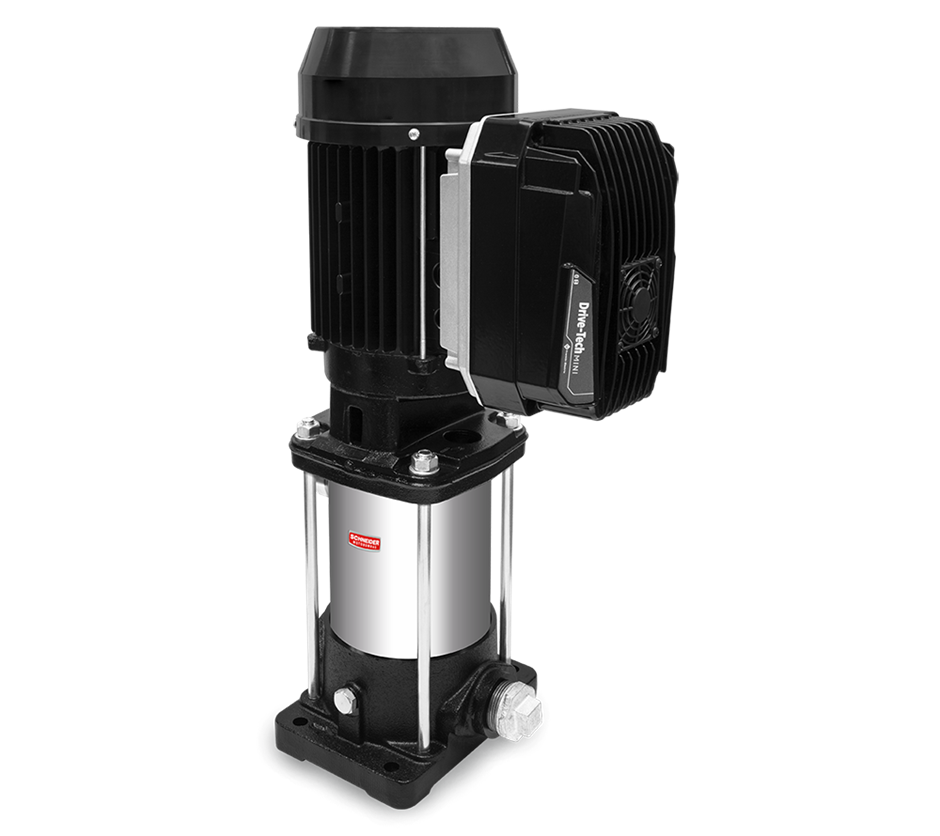

- VFD EM, ST: Opção de fornecimento somente da bomba com inversor de frequência e transdutor de pressão, sem o kit acessórios (valvula de retenção, barrilete, tanque de pressão, e manômetro).
Importante
- Temperatura máxima do líquido bombeado: 80 °C.
- Mesmo para os modelos VFD EM, ST é obrigatória a instalação de um tanque de pressão para o correto funcionamento do sistema.
- Consulte o manual de instruções para outros cuidados operacionais.
-
Modelo
(com acessórios)Potência (cv) Estágios Ø Sucção
(pol)Ø Recalque
(pol)Monofásico 220 V Código VFD EM-3310 1 3 1 1/4 1 1/4 87110351-00 VFD EM-3520 2 5 1 1/4 1 1/4 87110352-00 VFD EM-3730 3 7 1 1/4 1 1/4 87110353-00 VFD EM-5315 1,5 3 1 1/4 1 1/4 87110354-00 VFD EM-5530 3 5 1 1/4 1 1/4 87110355-00 VFD EM-9330 3 3 1 1/2 1 1/2 87110356-00 Modelo
(sem acessórios)Potência (cv) Estágios Ø Sucção
(pol)Ø Recalque
(pol)Monofásico 220 V Código VFD EM-3310, ST 1 3 1 1/4 1 1/4 87110351-01 VFD EM-3520, ST 2 5 1 1/4 1 1/4 87110352-01 VFD EM-3730, ST 3 7 1 1/4 1 1/4 87110353-01 VFD EM-5315, ST 1,5 3 1 1/4 1 1/4 87110354-01 VFD EM-5530, ST 3 5 1 1/4 1 1/4 87110355-01 VFD EM-9330, ST 3 3 1 1/2 1 1/2 87110356-01 -
MODELO Potência
(cv)Estágios CARACTERÍSTICAS HIDRÁULICAS Altura Manométrica Total (m.c.a.) a 3500 rpm 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 84 88 92 96 Vazão em m³/h válida para sucção de 0 m.c.a. e 3500 rpm VFD EM-3310 1 3 5,4 4,9 4,3 3,7 3,1 2,3 VFD EM-3520 2 5 5,3 5,0 4,7 4,4 4,0 3,7 3,3 2,9 2,5 VFD EM-3730 3 7 5,5 5,3 5,0 4,8 4,6 4,4 4,1 3,9 3,6 3,3 3,0 2,7 2,4 VFD EM-5315 1,5 3 8,4 7,8 7,0 6,0 4,8 3,3 VFD EM-5530 3 5 8,4 8,0 7,5 7,1 6,5 5,8 5,1 4,2 3,2 VFD EM-9330 3 3 16,6 15,7 14,8 13,7 12,6 11,0 8,7 MODELO Potência
(cv)Estágios Monofásico Ø
Sucção
(pol)Ø
Recalque
(pol)Pressão
máxima
sem vazão
(m.c.a.)Pressão de trabalho
(set point) de fábricaPré-carga tanque
de pressãoAltura
máxima
de sucção
(m.c.a.)m.c.a. psi m.c.a. psi VFD EM-3310 1 3 X 1 1/4 1 1/4 48 30 43 24 34 0 VFD EM-3520 2 5 X 1 1/4 1 1/4 81,5 50 71 40 56 0 VFD EM-3730 3 7 X 1 1/4 1 1/4 114,5 70 100 60 85 0 VFD EM-5315 1,5 3 X 1 1/4 1 1/4 49,5 30 43 24 34 0 VFD EM-5530 3 5 X 1 1/4 1 1/4 83,5 50 71 40 56 0 VFD EM-9330 3 3 X 1 1/2 1 1/2 52 30 43 28 40 0 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter a altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
