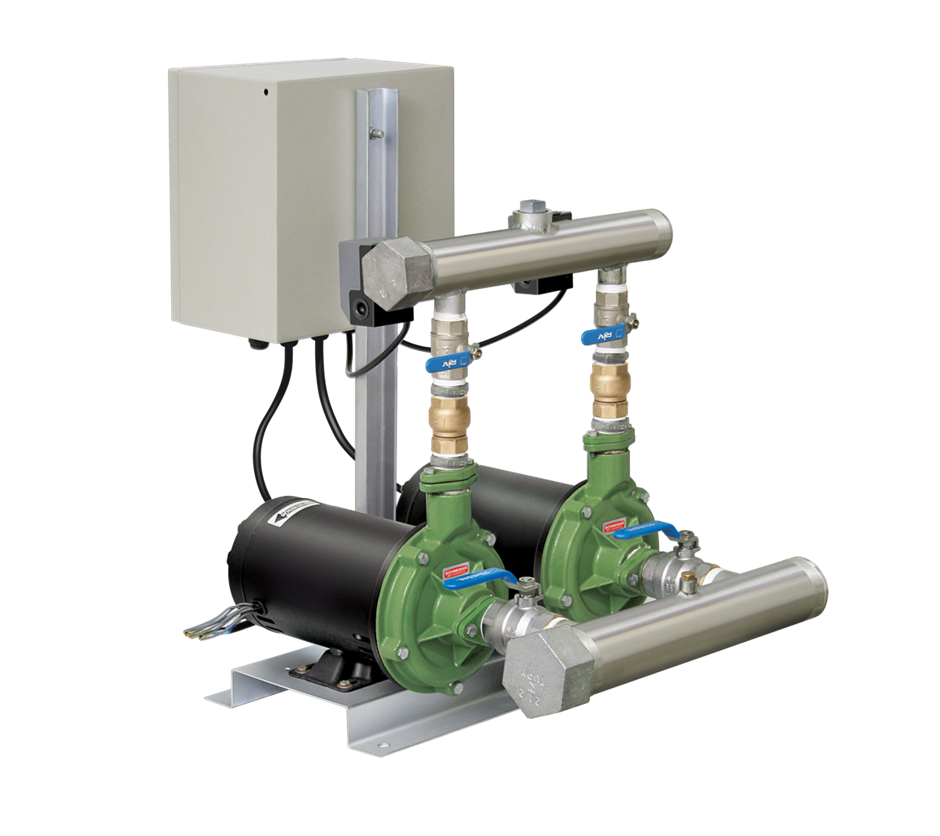

SKID 2X BC-92

Sistema de pressurização composto por gerenciador eletrônico e 2 motobombas Série BC-92 para aplicações que requerem alto consumo de água.

Características

Info para Pedido

Tabela de Seleção

Downloads

Aplicações Gerais
- Pressurização de redes hidráulicas em prédios residenciais e comerciais, condomínios, hotéis, indústrias e irrigações.
Detalhes Técnicos do Produto
- Motobombas centrífugas Série BC-92, motor elétrico trifásico IP-21 com flange incorporada, 2 polos, 60 Hz
- Voltagem única: Trifásico 220 V ou 380 V
- Caracol da motobomba de ferro fundido GG-15
- Rotor fechado de alumínio
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Sistema com pressostato e gerenciador eletrônico, que faz o rodízio de acionamento das motobombas a cada operação
- Válvula de retenção com mola
- Barriletes galvanizados na sucção e recalque
- Painel de comando com display de cristal líquido
Importante
- Nas instalações onde a motobomba se encontra acima do nível do reservatório, é obrigatório o uso de válvula de retenção com mola, na entrada do barrilete de sucção.
- Temperatura máxima do líquido bombeado: 60 °C.
- É obrigatório a instalação do tanque de pressão para o correto funcionamento do sistema.
- Consulte o Manual de Instrução para outros cuidados operacionais.
Observação
- Dimensione o tanque de pressão de acordo com a performance hidráulica das motobombas.
Modelo Potência (cv) Ø Sucção (pol) Ø Recalque (pol) Ø Rotor (mm) Motobomba Motor Trifásico
220 V 380 V
Código Código
SKID 2X BC-92 1B 1,5 2 1/2 2 117 87109755-00 87109756-00
3 2 1/2 2 143 87109612-00 87109613-00

Modelo	Potência (cv)	Ø Sucção (pol)	Ø Recalque (pol)	Ø Rotor (mm)	Motobomba Motor Trifásico
SKID 2X BC-92 1B	1,5	2 1/2	2	117	87109755-00	87109756-00
3	2 1/2	2	143	87109612-00	87109613-00

Modelo	Potência (cv)	Quantidade de bombas em operação	Características Hidráulicas
			Altura Manométrica Total (m.c.a.)
			10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	28	30	32	34	36
			Vazão em m³/h válida para sucção de 0 m.c.a.
SKID 2X BC-92 1B	1.5	1	14,1	13,6	13,1	12,6	12,1	11,5	11	10,4	9,7	9	8,3	7,4	6,5	5,5	4,1
SKID 2X BC-92 1B	1.5	2	27,9	27	26	25	23,9	22,8	21,7	20,4	19,1	17,8	16,3	14,6	12,8	10,7	8
SKID 2X BC-92 1B	3	1	18,8	18,5	18,2	17,8	17,5	17,2	16,8	16,4	16,1	15,7	15,3	14,9	14,5	14,1	13,7	13,2	12,8	11,8	10,7	9,5	8,1	6,3
SKID 2X BC-92 1B	3	2	37,8	37,2	36,5	35,8	35,1	34,4	33,7	33	32,2	31,4	30,7	29,8	29	28,1	27,3	26,3	25,4	23,4	21,2	18,7	15,9	12,4

MODELO	Potênc (cv)	Trif.	Ø Sucção (pol)	Ø Recalque (pol)	Pressão máxima sem vazão (m c.a.)	Altura máxima de sucção (m c.a.)	Ø Rotor (mm)	pré-carga		1ª Bomba		2ª Bomba		1ª Bomba		2ª Bomba		Quantidade de bombas em operação
								pré-carga		Pressão (liga)		Pressão (liga)		Pressão (desliga)		Pressão (desliga)
								m.c.a	PSI	m.c.a	PSI	m.c.a	PSI	mc.a	PSI	mc.a	PSI
SKID 2X BC-92 1B	1.5	X	2 1/2	2	25	0	117	10	14	12	17	11	15	24	34	23	32	1
SKID 2X BC-92 1B	1.5	X	2 1/2	2	25	0	117	10	14	12	17	11	15	24	34	23	32	2
SKID 2X BC-92 1B	3	X	2 1/2	2	38	0	143	18	26	20	28	19	27	35	50	34	48	1
SKID 2X BC-92 1B	3	X	2 1/2	2	38	0	143	18	26	20	28	19	27	35	50	34	48	2

Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
Não utilize a motobomba na faixa com asteriscos (*).
Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
Obrigatório o aterramento do equipamento, conforme previsto na NBR 5410 ou norma equivalente do país onde o produto será instalado.
