Aplicações Gerais
- Bombeamento de águas subterrâneas em poços tubulares com diâmetro interno a partir de 6”.

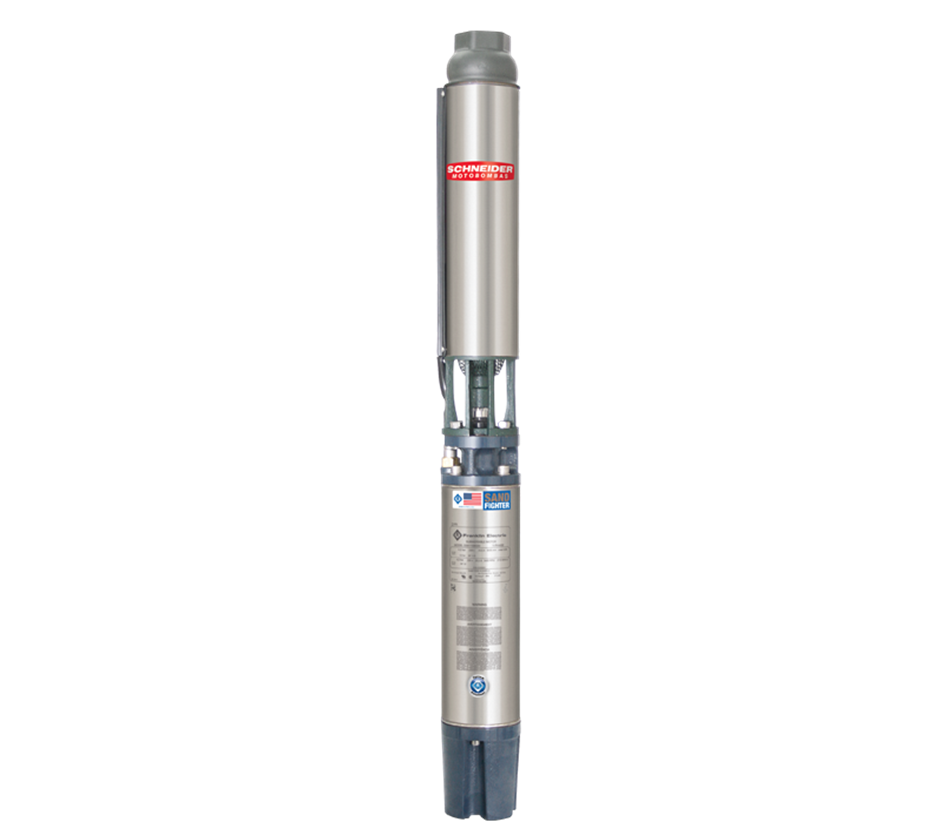

Detalhes Técnicos do Produto
- Bocal de recalque 2 1/2”, com rosca BSP
- Válvula de retenção incorporada de Polioximetileno
- Eixo do bombeador de aço inox AISI 304
- Mancal de borracha e corpo do mancal de Noryl®
- Rotor fechado de Noryl®
- Difusor e corpo do difusor de Noryl®
- Corpo do bombeador de aço inox AISI 304
- Bocal de recalque e intermediário de ferro fundido
- Motor elétrico encapsulado, 2 polos, 60 Hz
Importante
- A motobomba submersa foi projetada para bombear água potável de poços de 6” e com temperatura máxima de 30°C. Consulte a Fábrica para qualquer situação de bombeamento diferente.
-
Modelo Potência
(cv)Ø Recalque
(pol)Só Bombeador Motobomba Motor Trifásico Motobomba Motor Monofásico 3 Fios
(com Control Box de partida)230 V 380 V 230 V Código Código Código Código SUB100-50F6E5 5 2,5 87223772-00 87223845-00 87223846-00 87223844-00 SUB100-75F6E7 7,5 2,5 87223773-00 87233848-00 87223849-00 87223847-00 SUB100-100F6E10 10 2,5 87223774-00 87223850-00 87223851-00 - SUB100-150F6E15 15 2,5 87223775-00 87223852-00 87223853-00 - SUB100-200F6E20 20 2,5 87223776-00 87223854-00 87223855-00 - SUB100-250F6E25 25 2,5 87223777-00 87223856-00 87223857-00 - - Motor de linha: 2 polos, 60 Hz.
- Motores trifásicos (não necessitam de Control Box de partida).
- Motores monofásicos: 3 fios (Control Box de partida é parte integrante do produto).
- Rotores fechados de Noryl®. Válvula de retenção incorporada.
- As motobombas submersas foram projetadas para bombear água limpa, com temperatura máxima de 30 °C.
- Consulte a Fábrica para qualquer situação de bombeamento diferente destas especificações.
-
Modelo Potência
(cv)Características Hidráulicas Vazão em m³/h 0 7 8 9 10 11 12 13 14 15 16 17 18 20 22 24 26 28 Altura Manométrica Total (m.c.a.) SUB100-50F6E5 5 74 66 66 65 64 64 63 62 60 59 57 56 54 49 43 37 29 21 SUB100-75F6E7 7,5 104 93 92 91 90 89 88 87 85 83 81 78 75 69 61 52 41 29 SUB100-100F6E10 10 149 133 132 131 129 128 126 124 121 119 115 112 108 98 87 74 59 42 SUB100-150F6E15 15 223 200 198 196 194 192 189 186 182 178 173 168 162 148 131 111 88 63 SUB100-200F6E20 20 297 267 265 262 259 256 252 248 243 238 231 224 216 197 175 148 118 84 SUB100-250F6E25 25 372 334 331 328 324 320 316 310 304 297 289 280 270 247 219 185 147 105 Modelo Potência
(cv)Estágios Ø Recalque
(pol)Ø Rotor
(mm)SUB100-50F6E5 5 5 2 1/2 90 SUB100-75F6E7 7,5 7 2 1/2 90 SUB100-100F6E10 10 10 2 1/2 90 SUB100-150F6E15 15 15 2 1/2 90 SUB100-200F6E20 20 20 2 1/2 90 SUB100-250F6E25 25 25 2 1/2 90 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Não utilize a motobomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box - quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
-
