MBA
MBA

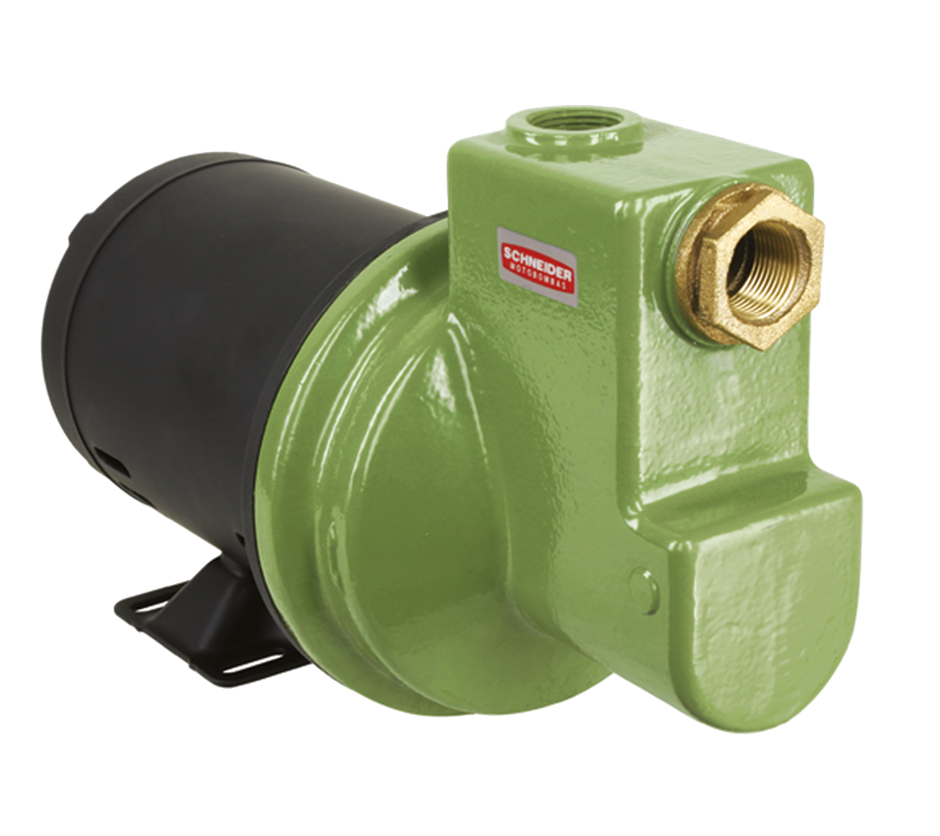

Motobombas Autoaspirantes
-
Aplicações Gerais
- Residências
- Chácaras
- Nebulização em aviários e estufas
- Agricultura
- Indústrias
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Corpo da bomba de ferro fundido GG-15
- Rotor de alumínio
- Difusor da MBA-XL de alumínio
- Difusor da MBA-ZL de ferro fundido GG-15
- Corpo da válvula de bronze
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-21 com flange incorporada, 2 Polos, 60 Hz
Opções
- Mancalizada
Importante
- Consulte a Fábrica para verificar a possibilidade de bombeamento de água acima da temperatura ambiente e adequação de materiais.
- MBA-ZL - altura máxima de autoaspiração: 1 m
-
Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico
220/280 VMotor Monofásico - 127/220 V Com Capacitor Sem Capacitor Código Código Código Código MBA-XL 3/4 1 1 87109092-00 87109091-00 87109090-00 87109089-00 1 1 1 87109096-00 87109095-00 87109094-00 87109093-00 1,5 1 1 87109099-00 87109098-00 87109097-00 - 2 1 1 87109102-00 87109101-00 87109100-00 - MBA-ZL 3/4 1 1 87109066-00 87109065-00 87109064-00 87109063-00 1 1 1 87109070-00 87109069-00 87109068-00 87109067-00 1,5 1 1 87109073-00 87109072-00 87109071-00 - 2 1 1 87109076-00 87109075-00 87109074-00 - - Motor WEG IP-21, 2 polos, 60 Hz.
- Modelo MBA-XL: rotor fechado e difusor de alumínio.
- Modelo MBA-ZL: rotor fechado de alumínio e difusor de ferro fundido.
- Para bombeamento de água acima da temperatura ambiente, consulte a Fábrica para verificar a viabilidade e adequação de materiais.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 44 48 52 56 Vazão em m³/h válida para sucção de 0 m.c.a. MBA-XL 3/4 2,69 2,62 2,56 2,49 2,42 2,35 2,27 2,2 2,07 1,91 1,65 1,42 1,21 1,03 0,86 0,7 0,55 0,4 1 * * 2,6 2,55 2,5 2,44 2,38 2,31 2,24 2,16 2,07 1,95 1,8 1,62 1,4 1,22 1,05 0,9 0,76 0,63 0,39 1,5 * * * * 2,53 2,48 2,44 2,39 2,34 2,28 2,22 2,14 2,05 1,91 1,75 1,55 1,37 1,21 1,06 0,92 0,67 0,45 2 * * * * * * 2,47 2,43 2,4 2,36 2,31 2,26 2,2 2,12 2,02 1,9 1,74 1,57 1,41 1,27 1,01 0,78 0,57 0,38 Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 16 18 20 22 24 26 28 30 32 34 36 38 40 44 48 52 56 60 64 68 72 76 80 84 Vazão em m³/h válida para sucção de 0 m.c.a. MBA-ZL 3/4 1,43 1,41 1,39 1,37 1,35 1,33 1,31 1,29 1,26 1,22 1,16 1,07 0,95 0,69 0,5 0,33 1 * * * 1,39 1,38 1,36 1,34 1,33 1,3 1,28 1,26 1,23 1,19 1,03 0,8 0,61 0,45 0,3 1,5 * * * * * * * 1,35 1,34 1,33 1,31 1,3 1,29 1,26 1,21 1,11 0,93 0,76 0,6 0,45 0,31 2 * * * * * * * * * * * * 1,31 1,3 1,28 1,26 1,23 1,17 1,05 0,87 0,71 0,56 0,43 0,3 Modelo Potência
(cv)Monofásico Trifásico Ø Sucção
(pol)Ø Recalque
(pol)Pressão máxima
sem vazão
(m.c.a.)Altura máxima
de autoaspiração
(m.c.a.)Ø Rotor
(mm)MBA-XL 3/4 x x 1 1 43 8 118 1 x x 1 1 55 8 125 1,5 x x 1 1 63 8 135 2 x x 1 1 68 8 143 MBA-ZL 3/4 x x 1 1 66 1 125 1 x x 1 1 71 1 130 1,5 x x 1 1 83 1 140 2 x x 1 1 95 1 150 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
- Não utilize a motobomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
