ME-HI

ME-HI

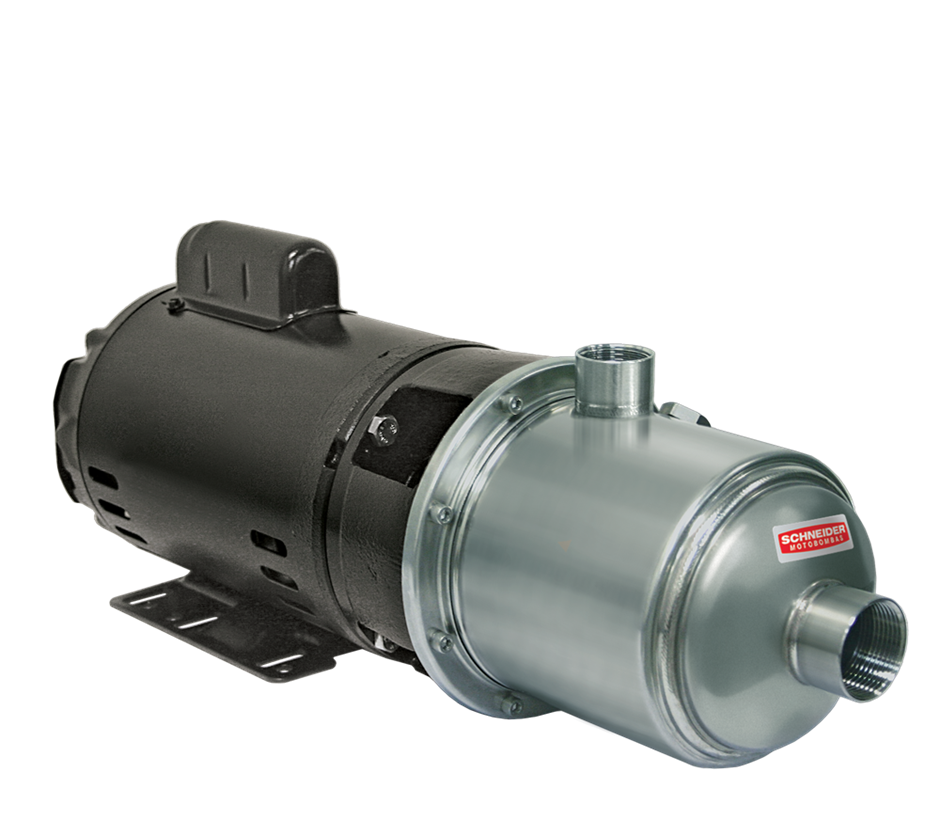

Motobombas de alta pressão, fornecidas com 2 a 5 estágios.

Características
Info para Pedido
Tabela de Seleção
Downloads

  • Aplicações Gerais

    • Sistemas de pressurização
    • Abastecimento doméstico de água limpa
    • Sistemas de ar condicionado
    • Circulação e transferência de líquidos na indústria e agricultura
    • Irrigação em horticultura
    • Sistemas de lavagem industrial

    Detalhes Técnicos do Produto Padrão

    • Corpo, eixo, rotores e difusores de aço inox AISI 304
    • Intermediário de ferro fundido GG-15
    • Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
    • Anel flutuante do difusor de Teflon®
    • Motor elétrico IP-21, 2 Polos, 60 Hz

    Opções

    • Motor elétrico IP-55, 2 Polos, 60 Hz, eixo de aço inox AISI-316 e isolamento classe F
    • Selo mecânico de EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício

    Importante

    • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®
    • Temperatura máxima do líquido bombeado: 100°C
  • ModeloPotência
    (cv)    		EstágiosØ Sucção
    (pol)    		Ø Recalque
    (pol)    		Motor Trifásico Motor Monofásico
    com Capacitor
    220/380 V127/220 V
    CódigoCódigo
    ME-HI 5210121 1/4187100257-0087100263-00
    ME-HI 53151,531 1/4187100258-0087100264-00
    ME-HI 5420241 1/4187100259-0087100265-00
    ME-HI 5530351 1/4187100260-0087100266-00
    ME-HI 92151,521 1/21 1/487100261-0087100267-00
    ME-HI 9330331 1/21 1/487100262-0087100268-00
    • Motor WEG IP-21, 2 polos, 60 Hz. Rotores fechados, corpo, eixo e difusores de aço inox .
    • Para bombeamento de água acima de 70 ºC, utilize selo mecânico de Viton®. Temperatura máxima do líquido bombeado: 100 ºC.
  • ModeloPotência
    (cv)    		Características Hidráulicas
    Altura Manométrica Total (m.c.a.)
    10121416182022242628303234363840424446485052545658626670
    Vazão em m³/h válida para sucção de 0 m.c.a.
    ME-HI 5/219,69,28,88,37,87,36,765,24,1
    ME-HI 5/3 1,5**9,89,59,28,98,58,27,87,476,66,15,654,33,5
    ME-HI 5/42***9,99,79,59,39,18,88,68,38,17,87,57,26,96,66,25,95,454,53,93,1
    ME-HI 5/53******10,19,99,79,59,49,298,88,58,38,17,97,67,47,16,96,66,365,34,53,6
    ME-HI 9/21,5***14,81413,112,1119,78,15,7
    ME-HI 9/33*******14,513,913,212,511,811,110,39,48,47,35,94,2
    ModeloPotência
    (cv)    		EstágiosMonofásicoTrifásicoØ Sucção
    (pol)    		Ø Recalque
    (pol)    		Pressão máxima
    sem vazão
    (m.c.a.)    		Altura máxima
    de sucção
    (m.c.a.)    		Ø Rotor
    (mm)
    ME-HI 5/212xx1 1/4133897
    ME-HI 5/3 1,53xx1 1/4149897
    ME-HI 5/424xx1 1/4164897
    ME-HI 5/535xx1 1/4182897
    ME-HI 9/21,52xx1 1/21,25338101
    ME-HI 9/333xx1 1/21,25518101
    • Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
    • Não utilize a motobomba na faixa com asteriscos (*).
    • Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
    • Obrigatório o aterramento do motor elétrico, conforme previsto na NBR 5410 ou norma equivalente do país onde o produto será instalado.
