MSA-23
MSA-23
Motobombas para líquidos com sólidos em suspensão, conforme tamanho especificado na tabela.
-
Aplicações Gerais
- Bombeamento de efluentes não fibrosos
- Drenagem de águas servidas e pluviais
- Irrigação
- Indústrias
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Caracol da bomba de ferro fundido nodular
- Intermediário de ferro fundido GG-15
- Rotor semiaberto de ferro fundido nodular
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-55, 2 Polos, 60 Hz

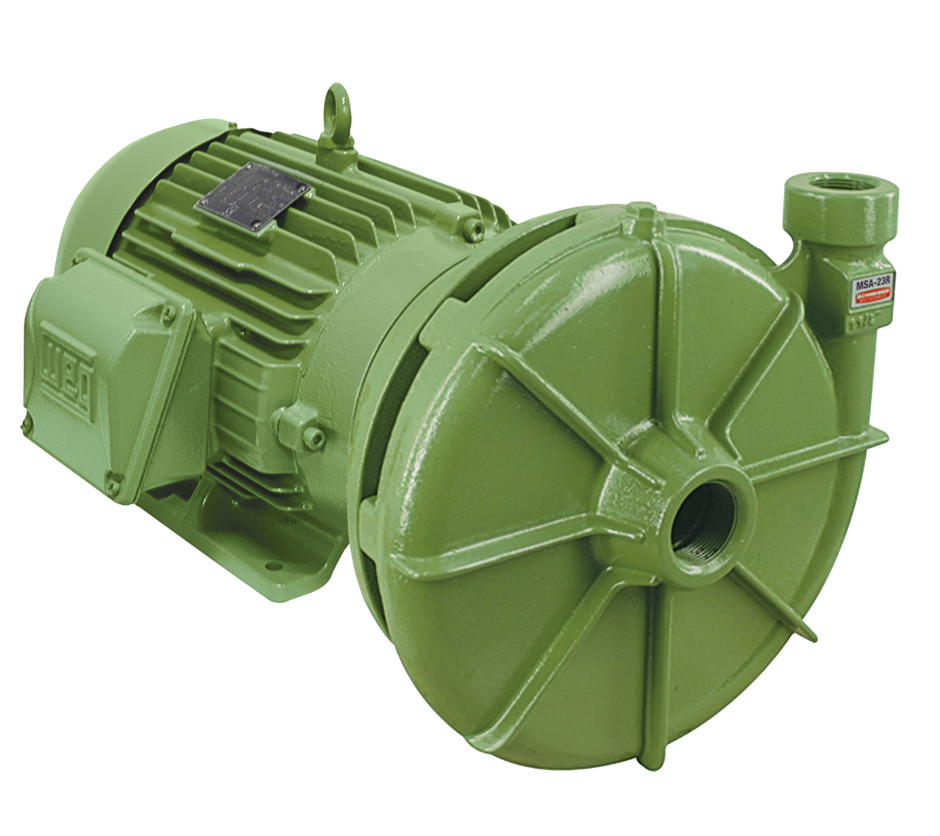

- Modelo R: bocais roscados

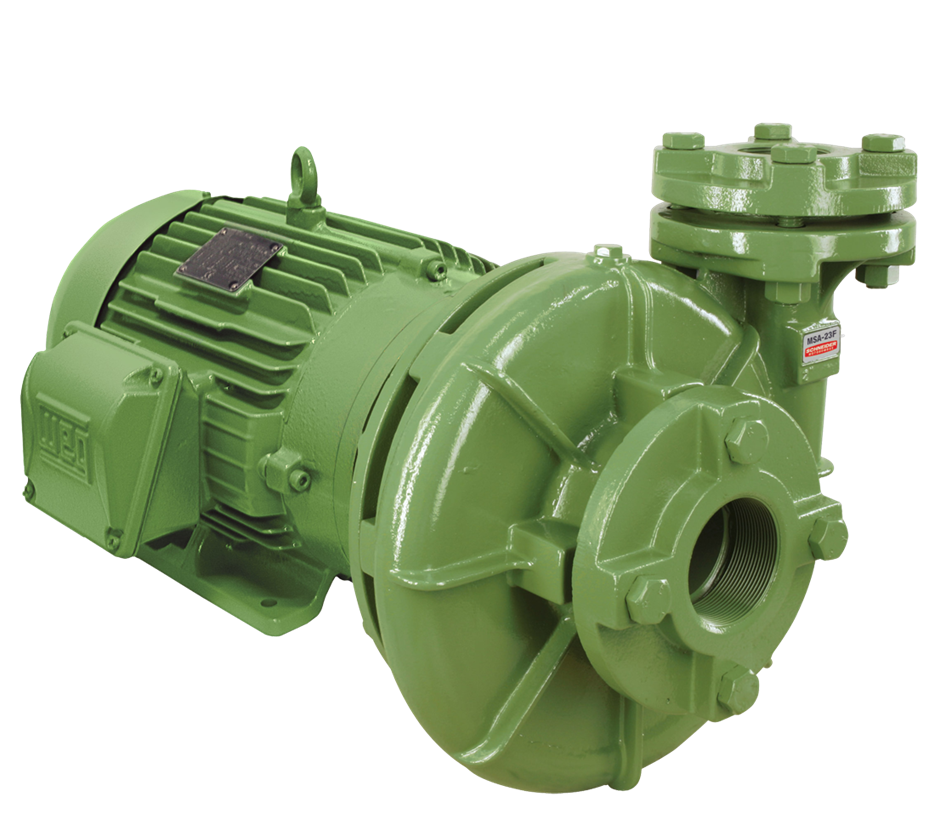

- Modelo F: bocais flangeados conforme Norma DIN 1092 1
Opções
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- Motor elétrico: IPW-55, à prova de explosão
- Mancalizada
- Somente a bomba, sem flanges de sucção e recalque
Importante
- Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
-
Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Ø Máximo dos
Sólidos (mm)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código MSA-23 R
1 1/215 2 1 1/2 4 87108738-00 87108737-00 87109570-00 87108736-00 20 2 1 1/2 4 87108740-00 87108739-00 87109571-00 - 25 2 1 1/2 4 87108742-00 87108741-00 87109572-00 - 30 2 1 1/2 4 87108744-00 87108743-00 87109573-00 - MSA-23 R
215 2 1/2 2 4 87108747-00 87108746-00 87109574-00 87108745-00 20 2 1/2 2 4 87108749-00 87108748-00 87109575-00 - 25 2 1/2 2 4 87108751-00 87108750-00 87109576-00 - 30 2 1/2 2 4 87108753-00 87108752-00 87109577-00 - Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Ø Máximo dos
Sólidos (mm)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código MSA-23 F
215 2 1/2 2 4 87108756-00 87108755-00 87109566-00 87108754-00 20 2 1/2 2 4 87108758-00 87108757-00 87109567-00 - 25 2 1/2 2 4 87108760-00 87108759-00 87109568-00 - 30 2 1/2 2 4 87108762-00 87108761-00 87109569-00 - - Série MSA: motor WEG IP-55, 2 polos, 60 Hz. Rotor semiaberto de ferro fundido nodular.
- Para bombeamento de água acima de 70° C, utilize selo mecânico de Viton®.
- Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- Modelos R: bocais roscados. Modelos F: bocais flangeados conforme Norma DIN 1092 1.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 26 28 30 32 34 36 38 40 44 48 52 56 60 64 68 72 76 80 Vazão em m³/h válida para sucção de 0 m.c.a. MSA-23 R
1 1/215 * * * * * * * 48,7 43,1 37 30,4 20 * * * * * * * * 56,1 50,8 45 38,8 32,2 25 25 * * * * * * * * * 61 55,8 50,4 44,8 38,7 32 30 * * * * * * * * * * * 62,2 57,4 52,3 46,9 41,1 34,7 27,7 MSA-23 R/F
215 74 71,1 68,1 65 61,8 58,3 54,7 50,9 42,6 33 20 83,8 81,2 78,6 75,8 73 70,1 67 63,9 57 49,2 40,6 30,5 25 * * * 87,4 84,7 81,9 79 76 69,7 62,9 55,6 47,6 38,5 27,8 30 * * * * * * * * 87,6 81,9 75,9 69,5 62,7 55,4 47,4 38,3 Modelo Potência
(cv)Monofásico Trifásico Ø Sucção
(pol)Ø Recalque
(pol)Pressão máxima
sem vazão
(m.c.a.)Altura máxima
de sucção
(m.c.a.)Ø Máximo
dos sólidos
(mm)Ø Rotor
(mm)MSA-23 R
1 1/215 x x 2 1 1/2 64 8 4 200 20 x 2 1 1/2 72 8 4 210 25 x 2 1 1/2 86 8 4 220 30 x 2 1 1/2 91 8 4 230 MSA-23 R/F
215 x x 2 1/2 2 58 8 4 190 20 x 2 1/2 2 64 8 4 200 25 x 2 1/2 2 72 8 4 210 30 x 2 1/2 2 86 8 4 225 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
- Não utilize a bomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
