MSA-22
MSA-22

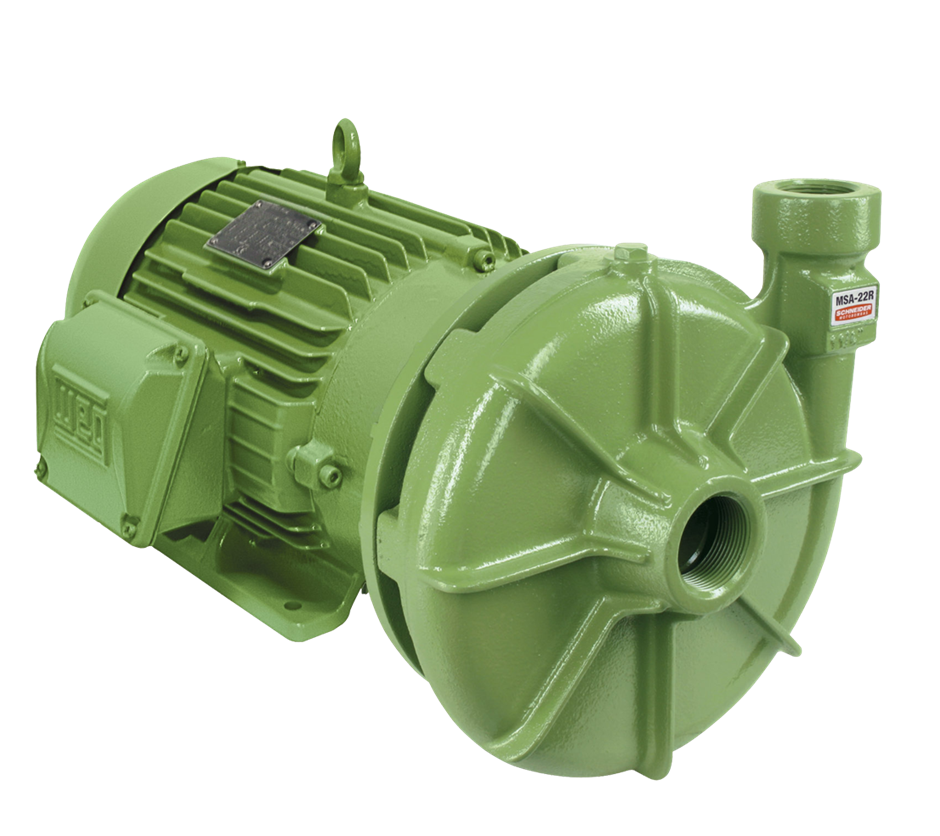

Motobombas para líquidos com sólidos em suspensão, conforme tamanho especificado na tabela.
-
Aplicações Gerais
- Bombeamento de efluentes não fibrosos
- Drenagem de águas servidas e pluviais
- Irrigação
- Indústrias
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Caracol da bomba de ferro fundido GG-20
- Intermediário de ferro fundido GG-15
- Rotor semiaberto de ferro fundido nodular
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-55, 2 Polos, 60 Hz
- Modelo R: bocais roscados
- Modelo F: bocais flangeados conforme Norma DIN 1092 1
Opções
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- Motor elétrico: IPW-55, à prova de explosão
- Mancalizada
- Somente a bomba, sem flanges de sucção e recalque
Importante
- Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
-
Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Ø Máximo dos
Sólidos (mm)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código MSA-22 R
1 1/45 1 1/2 1 1/4 6 87108691-00 87108690-00 - 87108689-00 7,5 1 1/2 1 1/4 6 87108694-00 87108693-00 87109561-00 87108692-00 10 1 1/2 1 1/4 6 87108697-00 87108696-00 87109557-00 87108695-00 12,5 1 1/2 1 1/4 6 87108700-00 87108699-00 87109558-00 87108698-00 15 1 1/2 1 1/4 6 87108703-00 87108702-00 87109559-00 87108701-00 20 1 1/2 1 1/4 6 87108705-00 87108704-00 87109560-00 - MSA-22 R
1 1/212,5 2 1 1/2 6 87108708-00 87108707-00 87109552-00 87108706-00 15 2 1 1/2 6 87108711-00 87108710-00 87109553-00 87108709-00 20 2 1 1/2 6 87108713-00 87108712-00 87109554-00 - 25 2 1 1/2 6 87108715-00 87108714-00 87109555-00 - 30 2 1 1/2 6 87108717-00 87108716-00 87109556-00 - MSA-22 R
215 2 1/2 2 8 87108720-00 87108719-00 87109562-00 87108718-00 20 3 1/2 2 8 87108722-00 87108721-00 87109563-00 - 25 4 1/2 2 8 87108724-00 87108723-00 87109564-00 - 30 5 1/2 2 8 87108726-00 87108725-00 87109565-00 - Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Ø Máximo dos
Sólidos (mm)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código MSA-22 F
215 2 1/2 2 8 87108729-00 87108728-00 87109548-00 87108727-00 20 2 1/2 2 8 87108731-00 87108730-00 87109549-00 - 25 2 1/2 2 8 87108733-00 87108732-00 87109550-00 - 30 2 1/2 2 8 87108735-00 87108734-00 87109551-00 - - Série MSA: motor WEG IP-55, 2 polos, 60 Hz. Rotor semiaberto de ferro fundido nodular.
- Para bombeamento de água acima de 70° C, utilize selo mecânico de Viton®.
- Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- Modelo R: bocais roscados.
- Modelo F: bocais flangeados conforme Norma DIN 1092 1.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 12 14 16 18 20 22 26 30 34 38 42 46 50 54 58 62 66 70 Vazão em m³/h válida para sucção de 0 m.c.a. MSA-22 R
1 1/45 * * * * 34,9 32,6 27,3 20,9 7,5 * * * * * * * 32,3 26,9 20,4 10 * * * * * * * * 35,5 30,8 25,1 18,2 12,5 * * * * * * * * * 38,5 34,4 29,4 23,5 15 * * * * * * * * * * * 37,4 33,1 27,9 21,6 20 * * * * * * * * * * * * * 38,8 34,5 29,5 23,5 15,9 MSA-22 R
1 1/212,5 * * * * * * 61,3 55,6 49,2 41,9 33,3 15 * * * * * * * 66,1 60,4 54,2 47,4 39,4 29,9 20 * * * * * * * * 70,3 64,7 58,6 51,9 44,5 36,1 26 25 * * * * * * * * * * 71,6 65,7 59,2 52,1 44 34,5 30 * * * * * * * * * * * * 70 63,7 56,7 49 40,4 30,5 MSA-22 R/F
215 98 95 91,9 88,7 85,4 81,8 74,2 65,3 55 43 20 * * 103 100 97,4 94,5 88,1 80,9 72,5 63,2 52,4 25 * * * * 109 106 101 94,4 87,3 79,4 70,7 60,9 49,1 30 * * * * * * 113 108 102 95,7 88,5 80,2 70,9 60,3 Modelo Potência
(cv)Monofásico Trifásico Ø Sucção
(pol)Ø Recalque
(pol)Pressão máxima
sem vazão
(m.c.a.)Altura máxima
de sucção
(m.c.a.)Ø Máximo
dos sólidos
(mm)Ø Rotor
(mm)MSA-22 R
1 1/45 x x 1 1/2 1 1/4 37 8 6 140 7,5 x x 1 1/2 1 1/4 44 8 6 150 10 x x 1 1/2 1 1/4 50 8 6 160 12,5 x x 1 1/2 1 1/4 56 8 6 170 15 x x 1 1/2 1 1/4 65 8 6 180 20 x 1 1/2 1 1/4 80 8 6 195 MSA-22 R
1 1/212,5 x x 2 1 1/2 49 8 6 160 15 x x 2 1 1/2 56 8 6 170 20 x 2 1 1/2 63 8 6 180 25 x 2 1 1/2 70 8 6 190 30 x 2 1 1/2 77 8 6 200 MSA-22 R/F
215 x x 2 1/2 2 41 8 8 160 20 x 2 1/2 2 47 8 8 170 25 x 2 1/2 2 53 8 8 180 30 x 2 1/2 2 60 8 8 190 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
- Não utilize a bomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
