Motobombas Centrífugas Monoestágio
-
Aplicações Gerais
- Irrigação
- Abastecimento predial
- Sistemas de refrigeração
- Sistemas de prevenção e combate contra incêndio
- Indústrias
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Caracol da motobomba de ferro fundido nodular
- Intermediário de ferro fundido GG-15
- Rotor de ferro fundido GG-15
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-55, 2 polos, 60 Hz

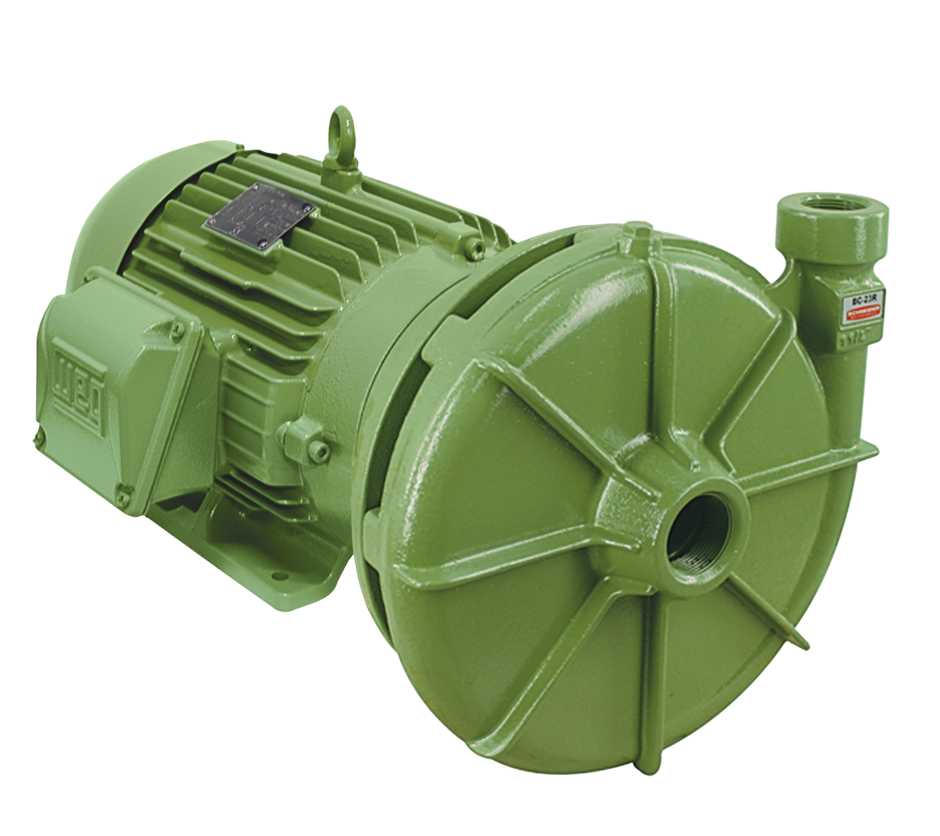

- Modelo R: bocais roscados

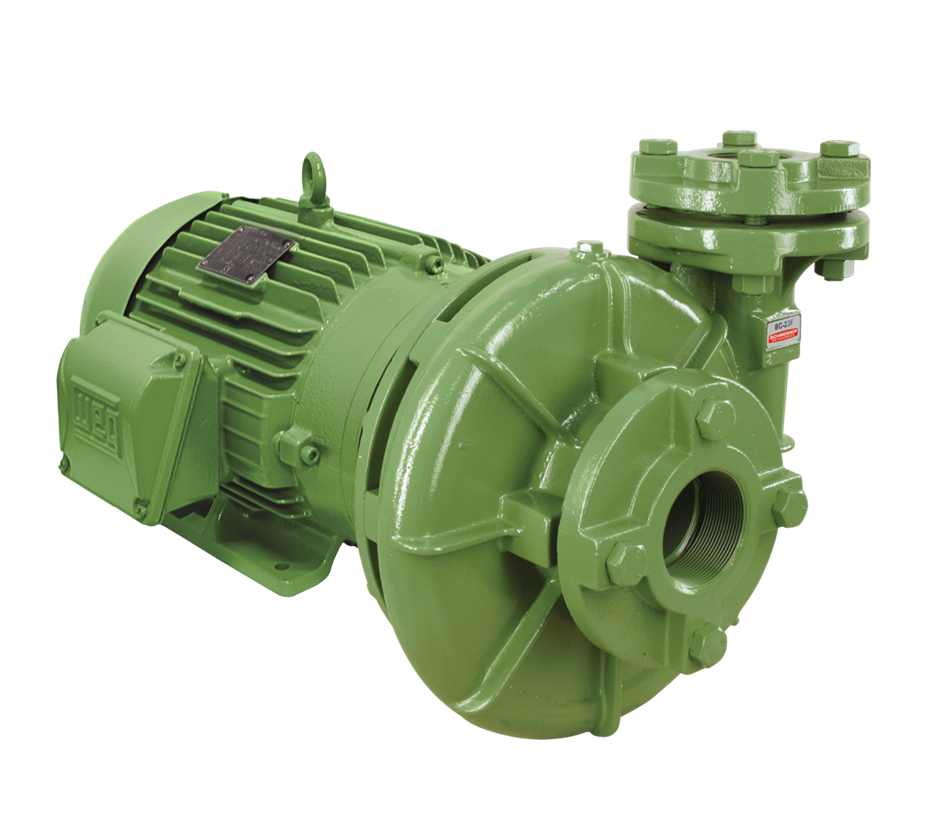

- Modelo F: bocais flangeados conforme Norma DIN 1092 1
Opções
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- Motor elétrico IPW-55, à prova de explosão
- Mancalizada
- Somente a motobomba, sem flange de sucção e recalque
Importante
- Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
-
Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código BC-23 R
1 1/412,5 2 1 1/4 87106164-00 87105901-00 87109425-00 87105893-00 15 2 1 1/4 87106165-00 87105902-00 87109426-00 87105894-00 20 2 1 1/4 87106166-00 87106460-00 87109427-00 - 25 2 1 1/4 87106420-00 87105904-00 87109428-00 - 30 2 1 1/4 87106421-00 87105905-00 87109429-00 - BC-23 R
1 1/215 2 1/2 1 1/2 87106422-00 87105906-00 87109421-00 87105895-00 20 2 1/2 1 1/2 87106423-00 87105911-00 87109422-00 - 25 2 1/2 1 1/2 87106424-00 87106105-00 87109423-00 - 30 2 1/2 1 1/2 87106425-00 87106109-00 87109424-00 - BC-23 R
215 3 2 87106426-00 87106155-00 87109430-00 87105896-00 20 3 2 87106427-00 87106156-00 87109431-00 - 25 3 2 87106428-00 87106158-00 87109432-00 - 30 3 2 87106429-00 87106159-00 87109433-00 - Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código BC-23 F
215 3 2 87106430-00 87106160-00 87109417-00 87105898-00 20 3 2 87106431-00 87106161-00 87109418-00 - 25 3 2 87106432-00 87106162-00 87109419-00 - 30 3 2 87106433-00 87106163-00 87109420-00 - - Séries BC-22 e BC-23: motor WEG IP-55, 2 polos, 60 Hz.
- Rotor fechado de ferro fundido.
- Para bombeamento de água acima de 70 ° C, utilize selo mecânico d e Viton®.
- Modelos R: bocais roscados. Modelos F: bocais flangeados conforme Norma DIN 1092. 1.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 42 46 50 54 58 62 66 70 74 78 82 86 90 94 98 102 106 110 114 Vazão em m³/h válida para sucção de 0 m.c.a. BC-23 R 1 1/4 12,5 40,6 38,2 35,6 32,7 29,4 25,5 20,5 15 * * 41 38,6 36 33,1 29,8 25,9 20,9 20 * * * * * 43,8 41,6 39,1 36,5 33,6 30,3 26,3 21,1 25 * * * * * * * * 43,6 41,4 39 36,5 33,7 30,6 27,1 22,9 17,1 30 * * * * * * * * * 45 42,9 40,7 38,2 35,6 32,7 29,5 25,8 21,1 14 Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m c.a.) 46 48 50 52 54 56 58 60 62 64 66 70 74 78 82 86 90 94 98 Vazão em m³/h válida para sucção de 0 m c.a. BC-23 R 1 1/2 15 53,3 51,1 48,8 46,3 43,7 41 38 34,7 30,9 26,6 20 * * 61,3 59,5 57,5 55,5 53,4 51,1 48,8 46,4 43,8 38 30,8 25 * * * * * * * 58,4 56,6 54,6 52,6 48,2 43,4 37,8 31 30 * * * * * * * * * * * 63,6 59,9 55,9 51,6 46,8 41,3 34,9 26,7 Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m c.a.) 20 22 24 26 28 30 34 38 42 46 50 54 58 62 66 70 74 78 82 Vazão em m³/h válida para sucção de 0 m c.a. BC-23 R/F 2 15 108 106 103 100 97,4 94,3 87,9 80,8 72,7 63,2 50,7 20 * * * * * 109 104 98,3 92 85,2 77,5 68,6 57,5 40,7 25 * * * * * * * * 103 96,7 90,1 82,9 74,9 65,8 55,2 41,5 30 * * * * * * * * * * * 106 99,6 93,1 86,2 78,5 69,9 59,9 47,7 Modelo Potência
(cv)Monofásico Trifásico Ø Sucção
(pol)Ø Recalque
(pol)Pressão máxima
sem vazão
(m.c.a.)Altura máxima
de sucção
(m.c.a.)Ø Rotor
(mm)BC-23 R 1 1/4 12,5 x x 2 1 1/4 72 8 197 15 x x 2 1 1/4 81 8 208 20 x 2 1 1/4 98 8 228 25 x 2 1 1/4 112 8 245 30 x 2 1 1/4 117 8 250 BC-23 R 1 1/2 15 x x 2 1/2 1 1/2 67 8 193 20 x 2 1/2 1 1/2 80 8 209 25 x 2 1/2 1 1/2 88 8 225 30 x 2 1/2 1 1/2 103 8 240 BC-23 R/F 2 15 x x 3 2 55 8 177 20 x 3 2 65 8 192 25 x 3 2 73 8 207 30 x 3 2 86 8 225 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
- Não utilize a motobomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
