BC-22
BC-22
Motobombas Centrífugas Monoestágio
-
Aplicações Gerais
- Irrigação
- Abastecimento predial
- Sistemas de refrigeração
- Sistemas de prevenção e combate contra incêndio
- Indústrias
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Caracol da motobomba de ferro fundido GG-20
- Intermediário de ferro fundido GG-15
- Rotor de alumínio: BC-22 R 1 A, BC-22 R 1 B e BC-22 R 1 1/4
- Rotor de ferro fundido GG-15: BC-22 R 1 1/2 e BC-22 R/F 2
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-55, 2 Polos, 60 Hz

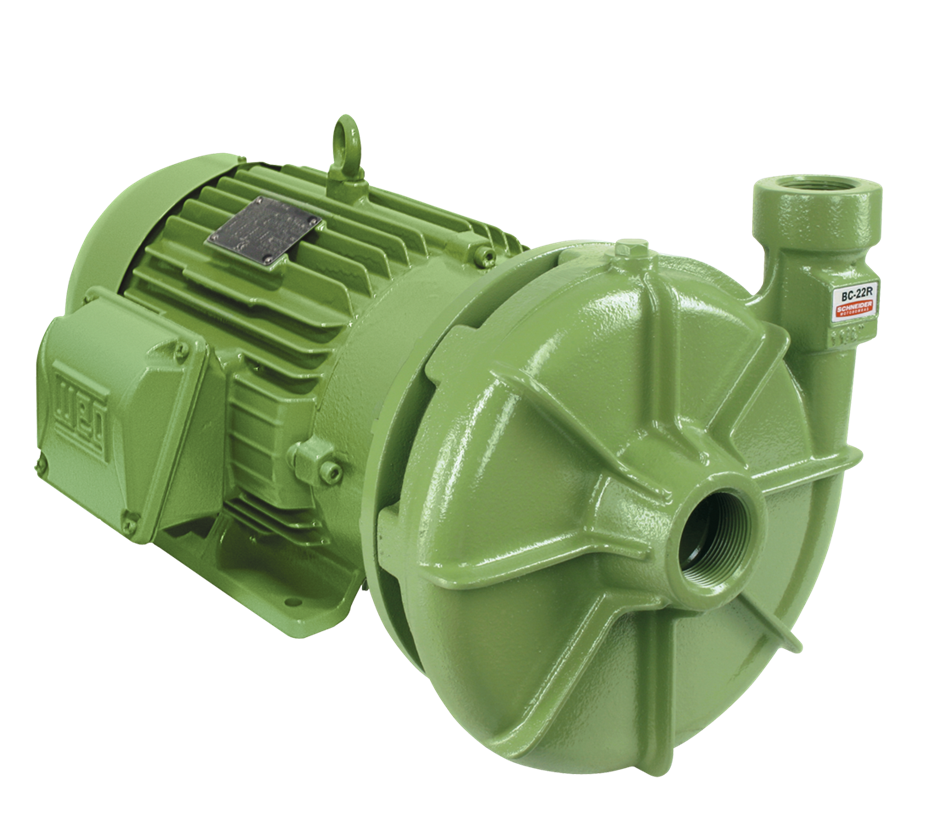

- Modelo R: bocais roscados

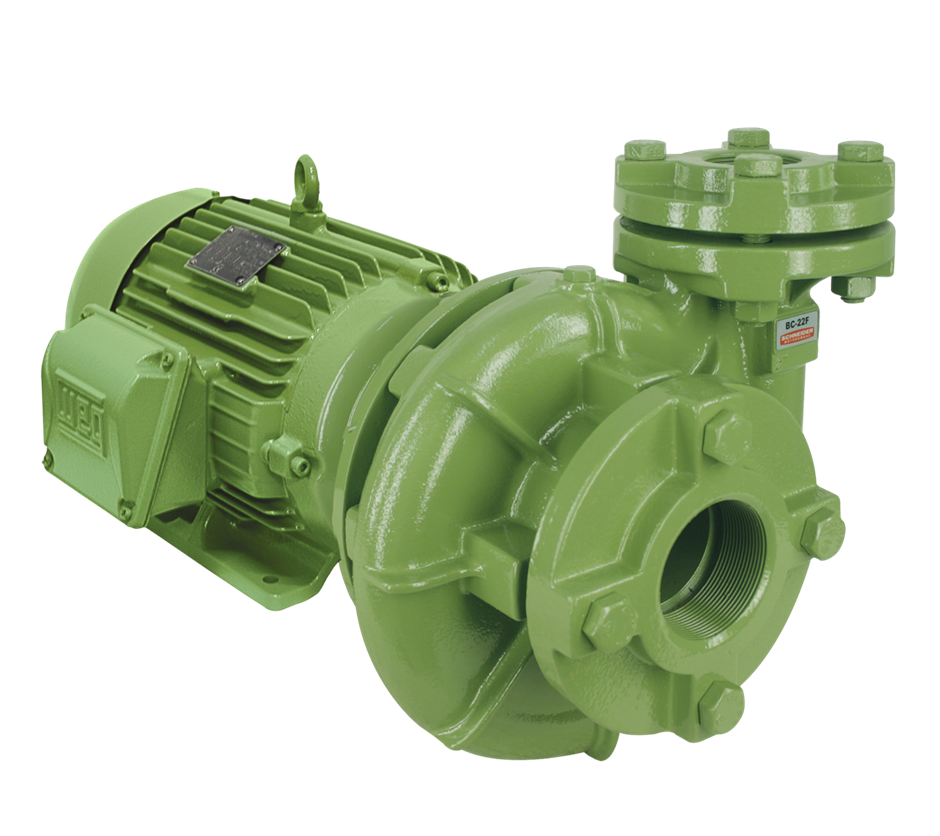

- Modelo F: bocais flangeados conforme Norma DIN 1092 1
Opções
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- Motor elétrico IPW-55, à prova de explosão
- Mancalizada
- Somente a motobomba, sem flange de sucção e recalque
Importante
- Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton® para todos os modelos e rotor de bronze para os modelos com rotor de alumínio.
-
Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código BC-22 R
1 A3 1 1/4 1 87107648-00 87107647-00 - (*) 87107646-00 4 1 1/4 1 87107644-00 87107643-00 - 87107462-00 5 1 1/4 1 87107280-00 87107279-00 - 87107278-00 BC-22 R
1 B3 1 1/4 1 87107276-00 87107275-00 - (*) 87107274-00 4 1 1/4 1 87107272-00 87107271-00 - 87107270-00 5 1 1/4 1 87107268-00 87107267-00 - 87107266-00 7,5 1 1/4 1 87107264-00 87107263-00 87109416-00 87107262-00 BC-22 R
1 1/45 1 1/2 1 1/4 87107260-00 87107259-00 - 87107238-00 7,5 1 1/2 1 1/4 87107236-00 87107140-00 87109410-00 87107139-00 10 1 1/2 1 1/4 87107137-00 87107136-00 87109409-00 87107135-00 BC-22 R
1 1/27,5 2 1 1/2 87107133-00 87107132-00 87109408-00 87107131-00 10 2 1 1/2 87107129-00 87107128-00 87109404-00 87107127-00 12,5 2 1 1/2 87107125-00 87107124-00 87109405-00 87107123-00 15 2 1 1/2 87107121-00 87107120-00 87109406-00 87105065-00 20 2 1 1/2 87107118-00 87107117-00 87109407-00 - BC-22 R
210 2 1/2 2 87107115-00 87107114-00 87109411-00 87107113-00 12,5 2 1/2 2 87107111-00 87107110-00 87109412-00 87107109-00 15 2 1/2 2 87107107-00 87107106-00 87109413-00 87105064-00 20 2 1/2 2 87107104-00 87107103-00 87109414-00 - 25 2 1/2 2 87107101-00 87107100-00 87109415-00 - Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código BC-22 F
210 2 1/2 2 87108234-00 87108233-00 87109399-00 87108232-00 12,5 2 1/2 2 87108238-00 87108237-00 87109400-00 87108236-00 15 2 1/2 2 87108241-00 87108240-00 87109401-00 87105063-00 20 2 1/2 2 87108244-00 87108243-00 87109402-00 - 25 2 1/2 2 87108247-00 87108246-00 87109403-00 - - Motor WEG IP-55, 2 polos, 60Hz.
- Modelos BC-22 R 1A, BC-22 R 1B e BC-22R 1 1/4: rotor fechado de alumínio. Os demais modelos possuem rotor fechado de ferro fundido.
- Para bombeamento de água acima de 70 °C, utilize rotor de bronze e selo de Viton®.
- Modelos R: bocais roscados.
- Modelos F: bocais flangeados conforme Norma DIN 1092 1.
- (*) código do produto em 127/220 V.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 56 60 64 68 72 76 80 Vazão em m³/h válida para sucção de 0 m.c.a. BC-22 R 1 A 3 10,2 9,7 9,2 8,7 8,1 7,5 6,8 6,1 5,2 4 * * 10,7 10,3 9,9 9,4 8,9 8,4 7,9 7,3 6,7 6 5,2 4,3 5 * * * 11,1 10,8 10,4 10,1 9,7 9,4 9 8,6 8,2 7,7 7,2 6,7 6,1 5,5 BC-22 R 1 B 3 14,5 13,8 13,1 12,2 11,3 10,2 4 * * 15,7 15,1 14,5 13,8 13 12,2 11,2 10,1 8,4 5 * * * 16,6 16,3 15,9 15,5 15,1 14,6 14,1 13,5 12,8 11,9 11 9,7 7,5 7,5 * * * * * 17,2 17 16,7 16,4 16,1 15,8 15,5 15,2 14,8 14,5 14,1 13,6 12,7 11,4 9,4 BC-22 R 1 1/4 5 * * * * * * * 19,9 19,1 18,3 17,3 16,2 14,9 12,9 7,5 * * * * * * * * * 20 19,6 19,2 18,7 18,2 17,7 17,2 16,5 15 11,9 10 * * * * * * * * * * * * * 20 19,6 19,2 18,8 18 17 15,8 14,3 BC-22 R 1 1/2 7,5 * * * * * * * * 39,7 36,2 32,2 27,1 19 10 * * * * * * * * * * * * 44,8 41,2 37,1 32,2 25,6 12,5 * * * * * * * * * * * * * * 49,1 45,3 41,3 31,8 15 * * * * * * * * * * * * * * * * * 51 43,9 34,5 20 * * * * * * * * * * * * * * * * * * * * 53,9 47,3 39 25 BC-22 R/F 2 10 * * * * * * * * 53,3 45,5 36,8 27 12,5 * * * * * * * * 71 65,2 58,8 51,8 43,7 33,8 15 * * * * * * * * * * 83,9 78,5 72,8 66,7 60,1 52,8 44,5 20 * * * * * * * * * * * * * 88,5 83,1 77,3 71,2 57,6 41,2 25 * * * * * * * * * * * * * * * * * 92 81,8 70,3 56,7 39 Modelo Potência
(cv)Monofásico Trifásico Ø Sucção
(pol)Ø Recalque
(pol)Pressão máxima
sem vazão
(m.c.a.)Altura máxima
de sucção
(m.c.a.)Ø Rotor
(mm)BC-22 R 1 A 3 x x 1 1/4 1 39 8 155 4 x x 1 1/4 1 48 8 169 5 x x 1 1/4 1 59 8 186 BC-22 R 1 B 3 x x 1 1/4 1 33 8 140 4 x x 1 1/4 1 42 8 154 5 x x 1 1/4 1 55 8 170 7,5 x x 1 1/4 1 68 8 191 BC-22 R 1 1/4 5 x x 1 1/2 1 1/4 48 8 163 7,5 x x 1 1/2 1 1/4 63 8 184 10 x x 1 1/2 1 1/4 75 8 201 BC-22 R 1 1/2 7,5 x x 2 1 1/2 45 8 156 10 x x 2 1 1/2 54 8 167 12,5 x x 2 1 1/2 60 8 175 15 x x 2 1 1/2 68 8 186 20 x 2 1 1/2 81 8 201 BC-22 R/F 2 10 x x 2 1/2 2 44 8 152 12,5 x x 2 1/2 2 48 8 157 15 x x 2 1/2 2 56 8 168 20 x 2 1/2 2 63 8 177 25 x 2 1/2 2 75 8 192 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
- Não utilize a motobomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
