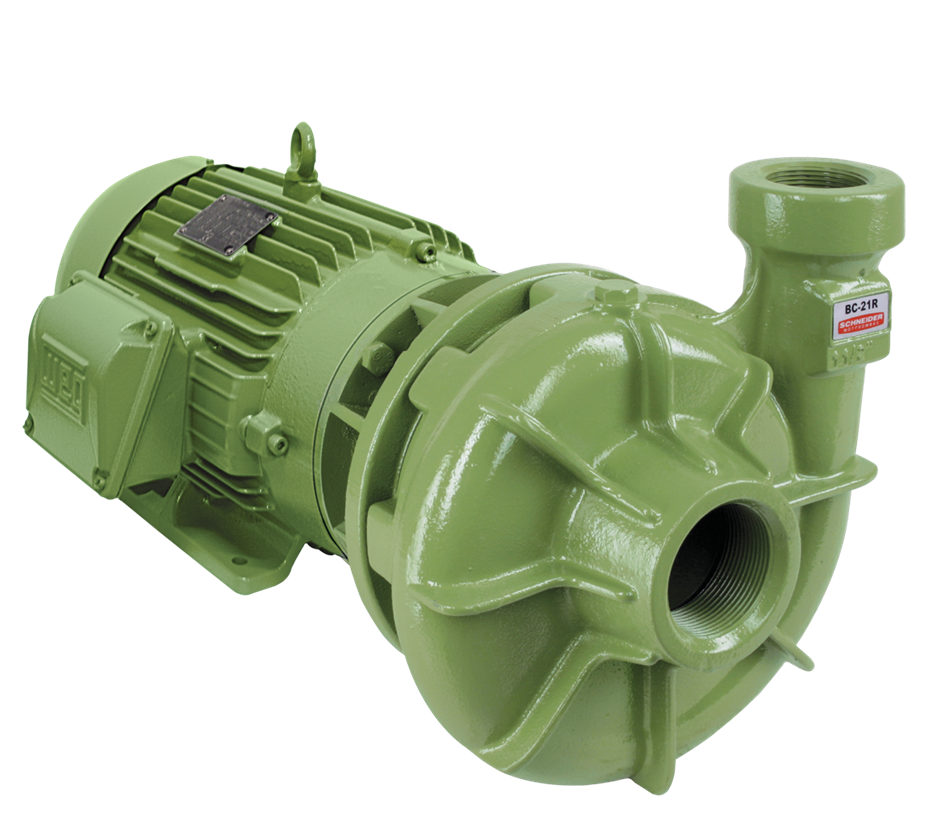

BC-21
BC-21
Motobombas Centrífugas Monoestágio
-
Aplicações Gerais
- Irrigação
- Cabines de pintura
- Sistemas de refrigeração
- Fontes e cascatas
- Abastecimento predial
- Sistemas de prevenção e combate contra incêndio
- Indústrias
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Caracol da motobomba de ferro fundido GG-20
- Intermediário de ferro fundido GG-15
- Rotor de ferro fundido GG-15
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-55, 2 Polos, 60 Hz
- Modelo R: bocais roscados
- Modelo F: bocais flangeados conforme Norma DIN 1092 1
Opções
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- Motor elétrico IPW-55, à prova de explosão
- Mancalizada
- Somente a motobomba, sem flange de sucção e recalque
Importante
- Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
-
Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código BC-21 R
1 1/41,5 1 1/2 1 1/4 87107143-00 87107142-00 - (*) 87107141-00 2 1 1/2 1 1/4 87107147-00 87107146-00 - (*) 87107145-00 3 1 1/2 1 1/4 87107151-00 87107150-00 - (*) 87107149-00 4 1 1/2 1 1/4 87107155-00 87107154-00 - 87107153-00 BC-21 R
1 1/22 2 1 1/2 87107159-00 87107158-00 - (*) 87107157-00 3 2 1 1/2 87107163-00 87107162-00 - (*) 87107161-00 4 2 1 1/2 87107167-00 87107166-00 - 87107165-00 5 2 1 1/2 87107171-00 87107170-00 - 87107169-00 7,5 2 1 1/2 87107175-00 87107174-00 87109391-00 87107173-00 BC-21 R
24 2 1/2 2 87107179-00 87107178-00 - 87107177-00 5 2 1/2 2 87107183-00 87107182-00 - 87107181-00 7,5 2 1/2 2 87107187-00 87107186-00 87109398-00 87107185-00 10 2 1/2 2 87107191-00 87107190-00 87109396-00 87107189-00 12,5 2 1/2 2 87107195-00 87107194-00 87109397-00 87107193-00 BC-21 R
2 1/25 3 2 1/2 87107199-00 87107198-00 - 87107197-00 7,5 3 2 1/2 87107203-00 87107202-00 87109395-00 87107201-00 10 3 2 1/2 87107207-00 87107206-00 87109392-00 87107205-00 12,5 3 2 1/2 87107211-00 87107210-00 87109393-00 87107209-00 15 3 2 1/2 87107214-00 87107213-00 87109394-00 87105111-00 Modelo Potência
(cv)Ø Sucção
(pol)Ø Recalque
(pol)Bomba Mancalizada
(Sem Motor)Motor Trifásico Motor Trifásico Motor Monofásico
com Capacitor4 Voltagens
220/380/440/760 V380/660 V 220/440 V Código Código Código Código BC-21 F
24 2 1/2 2 87107512-00 87107518-00 - 87107526-00 5 2 1/2 2 87107513-00 87107522-00 - 87107527-00 7,5 2 1/2 2 87107514-00 87107523-00 87109390-00 87107528-00 10 2 1/2 2 87107515-00 87107524-00 87109388-00 87107529-00 12,5 2 1/2 2 87107516-00 87107525-00 87109389-00 87107530-00 BC-21 F
2 1/25 3 2 1/2 87108215-00 87108214-00 - 87108130-00 7,5 3 2 1/2 87108219-00 87108218-00 87109387-00 87108217-00 10 3 2 1/2 87108223-00 87108222-00 87109578-00 87108221-00 12,5 3 2 1/2 87108227-00 87108226-00 87109385-00 87108225-00 15 3 2 1/2 87108230-00 87108229-00 87109386-00 87105066-00 - Motor WEG IP-55, 2 polos, 60Hz.
- Para bombeamento de água acima de 70 °C, utilize rotor de bronze e selo de Viton®.
- Modelos R: bocais roscados.
- Modelos F: bocais flangeados conforme Norma DIN 1092 1.
- (*) código do produto em 127/220 V.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 3 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 Vazão em m³/h válida para sucção de 0 m.c.a., água a 25ºC, ao nível do mar BC-21 R 1 1/4 1,5 * * * * 18,2 16 13,3 9,9 2 * * * * * 19,8 17,7 15,2 12,2 8,4 3 * * * * * * * * 21,7 20,6 19,2 17,6 15,2 12,1 8,1 4 * * * * * * * * * * 22,8 22,1 21,2 19,9 18,5 16,5 13,9 10,9 6,9 BC-21 R 1 1/2 2 * * * 31,4 28,4 25,1 21 15,5 3 * * * * * * * 32,7 29,4 25,7 21 4 * * * * * * * * 34,9 32,2 29,1 25,5 20,9 5 * * * * * * * * * * 40,8 38 34,8 31 26,3 19,3 7,5 * * * * * * * * * * * * * * 44,1 41 37,5 33,4 28,4 21,1 BC-21 R/F 2 4 79,2 76,5 70,7 64,3 57,1 48,5 37,4 5 * * * 78,9 73,5 67,5 60,8 52,9 43,1 27,6 7,5 * * * * * * 79,6 74,7 69,3 63,2 55,9 46,5 10 * * * * * * * * * 86,4 81,9 76,8 71,1 64,5 56,2 42,9 12,5 * * * * * * * * * * * 88,5 84,2 79,5 74,3 68,3 61 50,6 BC-21 R/F 2 1/2 5 99,5 95,9 88,4 80,3 71,6 62 51,3 38,7 7,5 * * * 114 102 89,5 76,1 61,7 46,2 10 * * * * * * 111 101 90,1 78,1 64,8 49,6 12,5 * * * * 145 138 130 122 113 104 93,2 81,4 67,6 50,4 15 * * * * * * * 148 141 134 126 118 109 98,4 86,7 72,6 53,7 Modelo Potência
(cv)Monofásico Trifásico Ø Sucção
(pol)Ø Recalque
(pol)Pressão
máxima
sem vazão
(m.c.a.)Altura máxima
de sucção
(m.c.a.)Ø Rotor
(mm)BC-21 R 1 1/4 1,5 x x 1 1/2 1 1/4 19 8 104 2 x x 1 1/2 1 1/4 22 8 109 3 x x 1 1/2 1 1/4 32 8 135 4 x x 1 1/2 1 1/4 40 8 146 BC-21 R 1 1/2 2 x x 2 1 1/2 17 8 104 3 x x 2 1 1/2 25 8 121 4 x x 2 1 1/2 29 8 129 5 x x 2 1 1/2 33 8 135 7,5 x x 2 1 1/2 41 8 149 BC-21 R/F 2 4 x x 2 1/2 2 17 8 108 5 x x 2 1/2 2 21 8 116 7,5 x x 2 1/2 2 26 8 127 10 x x 2 1/2 2 33 8 137 12,5 x x 2 1/2 2 38 8 145 BC-21 R/F 2 1/2 5 x x 3 2 1/2 18 8 116 7,5 x x 3 2 1/2 20 8 118 10 x x 3 2 1/2 26 8 128 12,5 x x 3 2 1/2 29 8 134 15 x x 3 2 1/2 35 8 145 - Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
- Não utilize a motobomba na faixa com asteriscos (*).
- Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
-
