SH BPI
SH BPI

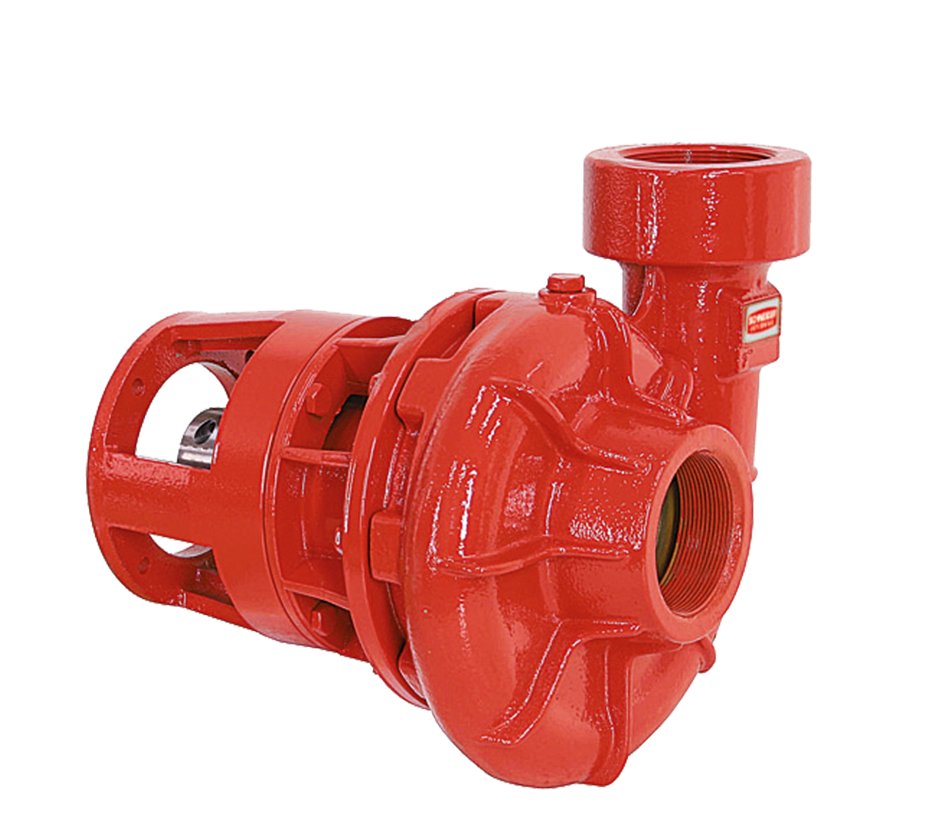

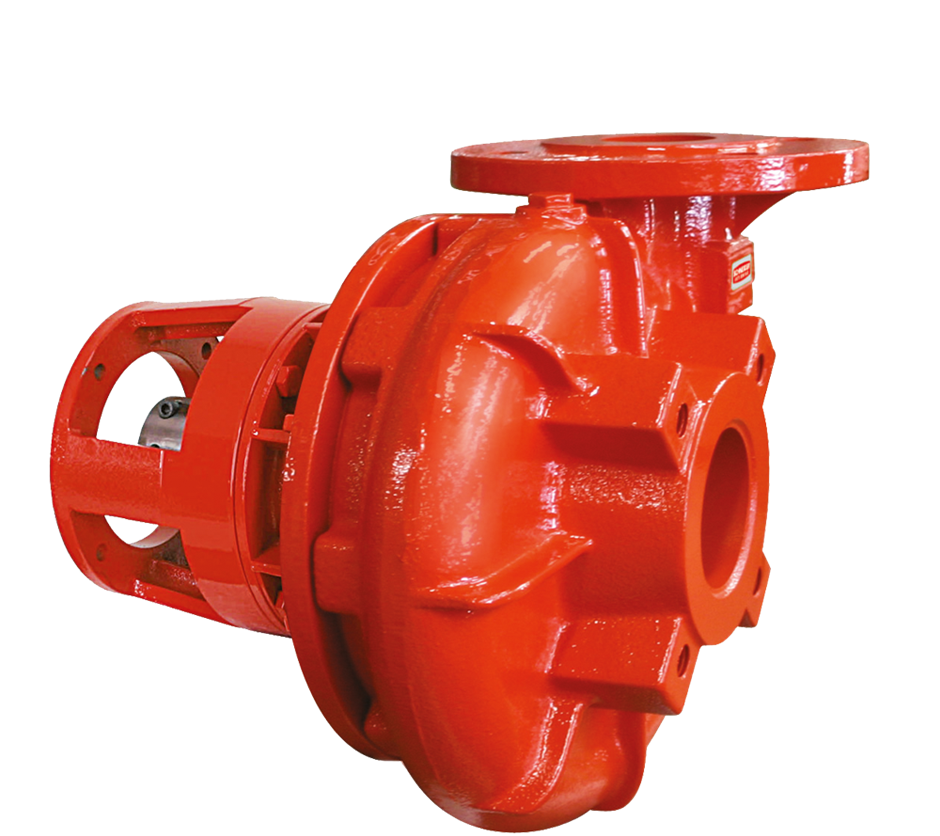

Bombas para Acoplamento em Motores Estacionários
(Combustão Interna)
Aplicações Gerais:
Locais sem energia elétrica, chácaras, agricultura, indústrias.
-
Modelo Potência
(cv)Rotação
(rpm)Eixo x Flange
(pol x mm)Ø Sucção
(pol)Ø Recalque
(pol)Código SH55 BPI-21 R 2 1/2 5,5 3600 3/4 x 92 2 1/2 2 1/2 87105929-00 SH65 BPI-21 R 2 1/2 6,5 3600 3/4 x 92 2 1/2 2 1/2 87105930-00 SH90 BPI-22 R 2 1/2 9 3600 1 x 127 2 1/2 2 1/2 87105933-00 SH130 BPI-22 R 2 1/2 13 3600 1 x 127 2 1/2 2 1/2 87105931-00 SH200 BPI-22 R 2 1/2 20 3600 1 x 127 2 1/2 2 1/2 87105932-00 Modelo Potência
(cv)Rotação
(rpm)Eixo x Flange
(pol x mm)Ø Sucção
(pol)Ø Recalque
(pol)Código SH55 BPI-21 F 2 1/2 5,5 3600 3/4 x 92 2 1/2 2 1/2 87109319-00 SH65 BPI-21 F 2 1/2 6,5 3600 3/4 x 92 2 1/2 2 1/2 87109320-00 SH90 BPI-22 F 2 1/2 9 3600 1 x 127 2 1/2 2 1/2 87109321-00 SH130 BPI-22 F 2 1/2 13 3600 1 x 127 2 1/2 2 1/2 87109317-00 SH200 BPI-22 F 2 1/2 20 3600 1 x 127 2 1/2 2 1/2 87109318-00 - Rotor fechado de ferro fundido.
- Modelos R: bocais roscados. Modelos F: bocais flangeados conforme Norma DIN 1092 1, fornecidos sem o contraflange.
- Séries SH - O motor não é parte integrante do produto.
-
Modelo Potência
(cv)Características Hidráulicas Altura Manométrica Total (m.c.a.) 10 11 12 13 14 15 16 17 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 Vazão em m³/h válida para sucção de 0 m.c.a. SH55 BPI-21
R/F 2 1/25,5 44,6 43,7 42,6 41,3 39,9 38,5 37,1 35,5 33,7 29,4 SH65 BPI-21
R/F 2 1/26,5 55 54,4 53,8 53,1 52,5 51,8 51,1 50,4 49,6 48 46 43,6 41 37,9 34,3 29,4 SH90 BPI-22
R/F 2 1/29 * * * * 57,2 56,6 56 55,3 54,7 53,3 51,7 50,1 48 45,6 43 40 36,4 32 SH130 BPI-22
R/F 2 1/213 * * * * * * * 60 59,4 58 56,5 55 53,3 51,5 49,4 47 44,1 40,9 37,3 32,9 SH200 BPI-22
R/F 2 1/220 * * * * * * * * * * * * * * 92,7 89 85 80,9 76,4 71,6 66,3 60,3 53,3 44,5 Modelo Potência
(cv)Eixo x Flange
(pol x mm)Ø Sucção
(pol)Ø Recalque
(pol)Pressão máxima
sem vazão
(m.c.a.)Altura máxima
de sucção (m.c.a.)Ø Rotor
(mm)SH55 BPI-21 R/F 2 1/2 5,5 3/4 x 92 2 1/2 2 1/2 25 8 123 SH65 BPI-21 R/F 2 1/2 6,5 3/4 x 92 2 1/2 2 1/2 35 8 145 SH90 BPI-22 R/F 2 1/2 9 1 x 127 2 1/2 2 1/2 40 8 149 SH130 BPI-22 R/F 2 1/2 13 1 x 127 2 1/2 2 1/2 45 8 155 SH200 BPI-22 R/F 2 1/2 20 1 x 127 2 1/2 2 1/2 52 8 162 - Motor estacionário, 3600 rpm. O motor não é parte integrante do produto.
- Modelos SH BPI: rotor fechado de ferro fundido. Para bombeamento de água acima de 70 °C utilize selo mecânico de Viton®.
- Modelo R: bocais roscados Modelo F: bocais flangeados conforme Norma DIN 1092 1.
- Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
-
