SH BC-21/22

Bombas para Acoplamento em Motores Estacionários
(Combustão Interna)

Aplicações Gerais:
Locais sem energia elétrica, chácaras, agricultura, indústrias.

Info para Pedido

Tabela de Seleção

Downloads

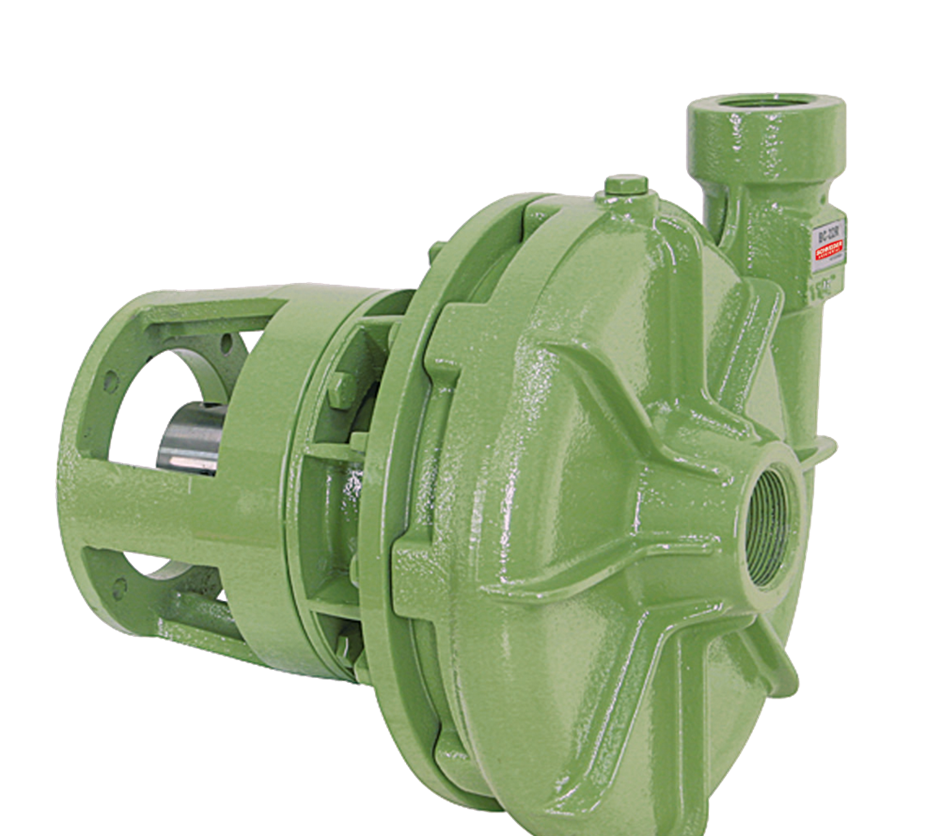

Modelos SH BC-22 R 1 B e SH BC-22 R 1 1/4: rotor fechado de alumínio.
Modelo SH BC-22 R 1 1/2: rotor fechado de ferro fundido.

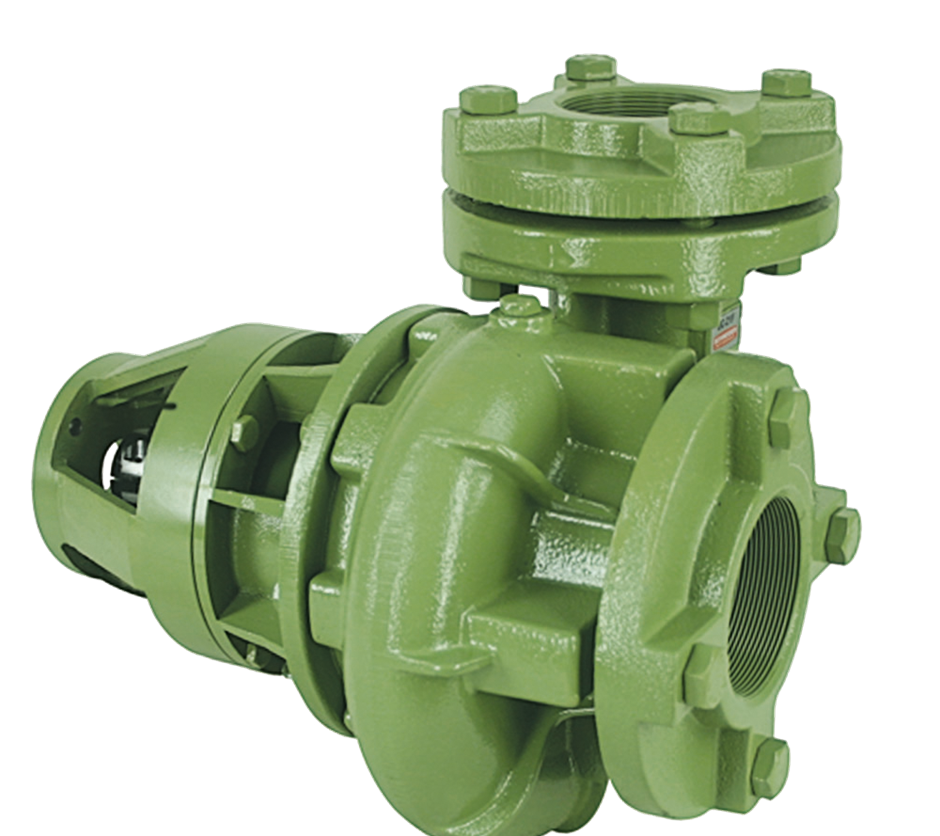

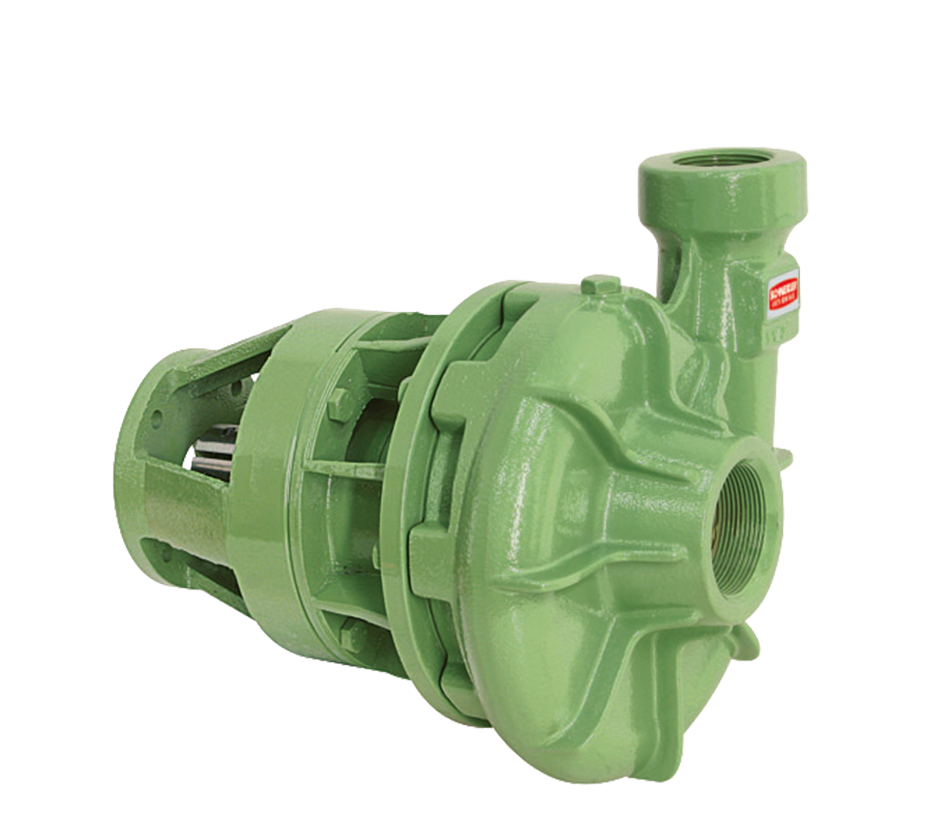

Modelos R: bocais roscados. Modelos F: bocais flangeados conforme Norma DIN 1092 1.
Séries SH - O motor não é parte integrante do produto.

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m.c.a.)
		2	3	4	5	6	7	8	9	10	11	12	14	16	18	20	22	24	26	28	30	32	34	36	38
		Vazão em m³/h válida para sucção de 0 m.c.a.
SH40 BC-21 R 1 1/2	4	*	*	*	*	*	*	*	*	*	*	*	33,8	31,7	29,3	26,5	22,8
SH55 BC-21 R 1 1/2	5,5	*	*	*	*	*	*	*	*	*	*	*	*	*	33,8	31,5	29	25,9	21,8
SH65 BC-21 R 1 1/4	6,5	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	19,8	17,7	15,2	11,8
SH65 BC-21 R 2	6,5	87,4	85,4	83,4	81,3	79	76,8	74,4	72	69,4	66,6	63,7	57,4	49,8	39,7
SH90 BC-21 R/F 2 1/2	9	*	*	*	*	*	*	*	*	88,6	84	79,3	68,9
SH130 BC-21 R/F 2 1/2	13	143	140	137	134	132	129	125	122	119	116	112	105	96,7	87,7	77,4	64,9
SH200 BC-21 R/F 2 1/2	20	*	*	*	*	*	*	*	*	*	*	151	146	141	135	129	122	115	108	99,7	90,5	79,6

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m.c.a.)
		17	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	62
		Vazão em m³/h válida para sucção de 0 m.c.a.
SH55 BC-22 R 1 B	5,5	18,3	18,1	17,6	17,2	16,7	16,2	15,6	15	14,4	13,7	12,9	12	11
SH65 BC-22 R 1 B	6,5	*	*	*	*	19,6	19,2	18,7	18,3	17,8	17,3	16,7	16,2	15,6	14,9	14,3	13,5	12,6	11,7
SH90 BC-22 R 1 1/4	9	*	*	*	*	20,6	20,2	19,7	19,3	18,8	18,3	17,8	17,2	16,6	15,9	15,1
SH130 BC-22 R 1 1/4	13	*	*	*	*	*	*	*	*	*	*	*	*	*	21,3	20,9	20,5	20	19,5	19	18,4	17,8	17	16,1
SH200 BC-22 R 1 1/2	20	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	55	53,2	51,2	49,1	46,9	44,4	41,7	38,6	34,8

Motor estacionário, 3600 rpm. O motor não é parte integrante do produto.
SH BC-21, SH BC-22 R 1 1/2 e SH BPI: rotor fechado de ferro fundido. Para bombeamento de água acima de 70 °C utilize selo mecânico de Viton®.
SH BC-22 R 1 e SH BC-22 R 1 1/4: rotor fechado de alumínio. Para bombeamento de água acima de 70 °C, utilize rotor de bronze e selo mecânico de Viton®.
Modelo R: bocais roscados. Modelo F: bocais flangeados conforme Norma DIN 1092 1.
Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
