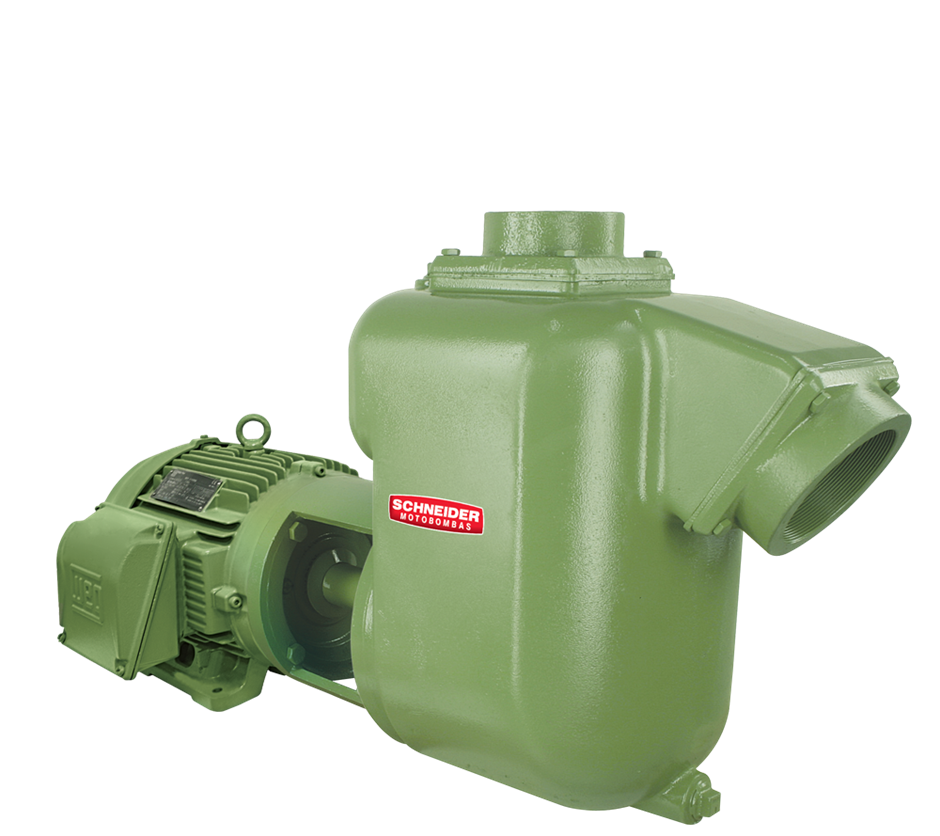

BCA-43

Motobombas para líquidos com sólidos em suspensão, conforme tamanho especificado na tabela.

Características

Info para Pedido

Tabela de Seleção

Downloads

Modelo	Potência (cv)	Ø Sucção (pol)	Ø Recalque (pol)	Ø Máximo dos Sólidos (mm)	Bomba Mancalizada (Sem Motor)	Motor Trifásico	Motor Trifásico	Motor Monofásico com Capacitor
					Bomba Mancalizada (Sem Motor)	4 Voltagens 220/380/440/760 V	380/660 V	220/440 V
					Código	Código	Código	Código
BCA-43 E A	10	4	3	5	87106494-00	87106493-00	87109444-00	87106492-00
	12,5	4	3	5	87106498-00	87106497-00	87109445-00	87106496-00
	15	4	3	5	87106518-00	87106517-00	87109446-00	87105050-00
	20	4	3	5	87106521-00	87106520-00	87109447-00	-
	25	4	3	5	87106524-00	87106523-00	87109448-00	-
BCA-43 E B	10	4	3	10	87106528-00	87106527-00	87109454-00	87106526-00
	12,5	4	3	10	87106532-00	87106531-00	87109455-00	87106530-00
	15	4	3	10	87106535-00	87106534-00	87109456-00	87105053-00
	20	4	3	10	87106538-00	87106537-00	87109457-00	-
	25	4	3	10	87106541-00	87106540-00	87109458-00	-

Modelo	Potência (cv)	Ø Sucção (pol)	Ø Recalque (pol)	Ø Máximo dos Sólidos (mm)	Bomba Mancalizada (Sem Motor)	Motor Trifásico	Motor Trifásico	Motor Monofásico com Capacitor
					Bomba Mancalizada (Sem Motor)	4 Voltagens 220/380/440/760 V	380/660 V	220/440 V
					Código	Código	Código	Código
BCA-43 E A	10	4	3	5	87106545-00	87106544-00	87109449-00	87106543-00
	12,5	4	3	5	87106549-00	87106548-00	87109450-00	87106547-00
	15	4	3	5	87106552-00	87106551-00	87109451-00	87105052-00
	20	4	3	5	87106555-00	87106554-00	87109452-00	-
	25	4	3	5	87106558-00	87106557-00	87109453-00	-
BCA-43 E B	10	4	3	10	87106562-00	87106561-00	87109459-00	87106560-00
	12,5	4	3	10	87106566-00	87106565-00	87109460-00	87106564-00
	15	4	3	10	87106569-00	87106568-00	87109461-00	87105054-00
	20	4	3	10	87106572-00	87106571-00	87109462-00	-
	25	4	3	10	87106575-00	87106574-00	87109463-00	-

Série BCA-43: motor WEG IP-55, 2 polos, 60Hz. Rotor semiaberto de ferro fundido.
Sentido de rotação anti-horário (esquerda), visto pelo lado de trás do acionamento.
Para bombeamento de água acima de 70° C, utilize selo mecânico de Viton®.
Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
Consulte a Fábrica sobre o limite de autoaspiração para líquidos com peso específico superior a 1g/cm³.
Para bombeamento de chorume, siga as orientações contidas no Manual de Instrução.

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m.c.a.)
		11	12	16	20	24	28	32	36	40	44	48	52	56	60	66	72	78	80
		Vazão em m³/h válida para sucção de 0 m.c.a.
BCA-43 E A	10	*	*	36,9	31,4	25,2	18,1
	12,5	*	*	*	*	41,6	36	29,9	22,9	14,5
	15	*	*	*	*	*	*	41,8	36,9	31,4	25,2	18
	20	*	*	*	*	*	*	*	*	*	42,9	38,5	33,8	28,5	22,6
	25	*	*	*	*	*	*	*	*	*	*	*	*	47	43	36,6	29,4	20,8	17,5
BCA-43 E B	10	50,9	49	40,4	30,1
	12,5	*	*	*	51,8	44	35	24
	15	*	*	*	*	56,9	50,6	43,7	35,8	26,7
	20	*	*	*	*	*	*	*	59	52,2	44,4	35,1
	25	*	*	*	*	*	*	*	*	*	62,1	55,1	47,2	38,2	27,3

Modelo	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol)	Ø Recalque (pol)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de autoaspiração (m.c.a.)	Ø Máximo dos sólidos (mm)	Ø Rotor (mm)
BCA-43 E A	10	x	x	4	3	35	3	5	145
	12,5	x	x	4	3	45	3	5	164
	15	x	x	4	3	59	3	5	185
	20		x	4	3	68	3	5	195
	25		x	4	3	85	3	5	218
BCA-43 E B	10	x	x	4	3	27	3	10	125
	12,5	x	x	4	3	36	3	10	143
	15	x	x	4	3	48	3	10	156
	20		x	4	3	57	3	10	173
	25		x	4	3	66	3	10	180

Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
Não utilize a motobomba na faixa com asteriscos (*).
Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
